تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة اتش دي ام اي 15.6 بوصة | القرار: | 1920 * 1080 |
|---|---|---|---|
| واجهة CTP: | IIC إلى USB | إضاءة السطح: | 300 شمعة / متر مربع - 1000 شمعة / متر مربع |
| شاشة لمسية: | الشاشة التي تعمل باللمس بالسعة | اتجاه الرؤية: | IPS جميع زوايا الرؤية (85/85/85/85) |
| عمر الصمام: | 40000 ساعة | درجة الحرارة التشغيل.: | –20 إلى +70 |
| الالتزام: | متوافق مع REACH & RoHS | الدعم: | Raspberry Pi و HDMI و Raspbian و Ubuntu و WIN10 IOT |
| إبراز: | وحدة التحكم في العرض 300cd / m2,وحدة التحكم في العرض 1920 × 1080,وحدة TFT LCD 1000cd / m2 |
||
شاشة HDMI 15.6 بوصة ، Raspberry Pi 15.6 بوصة تعمل باللمس LCD
SFHDMI156H-19201080A-CT هي وحدة تحكم في شاشة TFT LCD مقاس 15.6 بوصة تتكامل مع شاشة LCD وشاشة تعمل باللمس بالسعة ولوحة القيادة.لوحة القيادة مخصصة لشاشة FHD مع وظيفة TYPE-C مدمجة ، والحد الأقصى للدقة هو 2560X1440 @ 60HZ.
* دعم خرج إشارة واجهة شاشة EDP.
* مجموعة متنوعة من لغات OSD للاختيار من بينها.
* يدعم البرنامج الموجود على اللوحة الأم التحديثات عبر الإنترنت.
* دعم شاشة تعمل باللمس بالسعة.
* يدعم 2-way HDMI 1.4 ، HDCP يدعم الإصدار 2.0.
* دعم وظيفة USB HUB ، منفذين USB2.0 خارجيين ، يمكن استخدامها لتوصيل الماوس ولوحة المفاتيح.
* يدعم بروتوكول تزويد الطاقة ثنائي الاتجاه PD.
* دعم 1.5 واط * 2 خرج مضخم الطاقة
* يدعم منفذ TYPEC وضع DisplayPort Alt
مواصفات المنتج:
|
إدخال الفيديو |
منفذ HDMI |
1080 بكسل | ||
| إصدار HDCP | 2.0 | |||
|
النوع C |
1080 بكسل | |||
| إدارة PD | ||||
| محور USB2.0 | ||||
| مصدر طاقة التشغيل | تيار مستمر 5 ~ 20 فولت | |||
| استهلاك الطاقة في وضع الاستعداد | ＜ 0.25 واط | |||
|
عرض شاشات الكريستال السائل |
عرض | شاشة TFT LCD | ||
| واجهة الشاشة | EDP | |||
| الدقة القصوى | 2560 * 1440 @ 60 هرتز | |||
| جهد التشغيل | 3.3 فولت (R33) ، 5 فولت (R5) | |||
| خرج سماعة الرأس | ＞ 150 ميجا واط (32Ω / 0 ديسيبل 信号) | |||
| خرج مكبر الصوت | 2X1.5W THD + N 10٪ @ 1 كيلو هرتز | |||
| قاد | طريقة ضبط الضوء | PWM | ||
| لوحة المفاتيح | POWER ، KEY1 ، KEY2 ، تلقائي ، القائمة ، اختياري | |||
| لغة شاشة العرض | الصينية / الإنجليزية / الألمانية / الكورية / الفرنسية / الإسبانية / اليابانية وغيرها | |||
شاشة HDMI 15.6 بوصة ، Raspberry Pi 15.6 بوصة تعمل باللمس LCDصورة المنتج

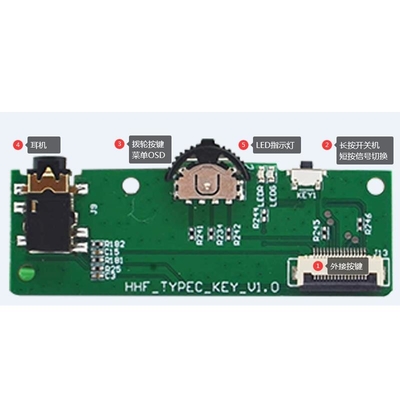

(1) التحكم الخارجي (2) اضغط لفترة طويلة للتشغيل ، اضغط لفترة قصيرة لتبديل الإشارة
(3) قائمة زر الاتصال OSD (4) سماعة الرأس (5) مؤشرات LED

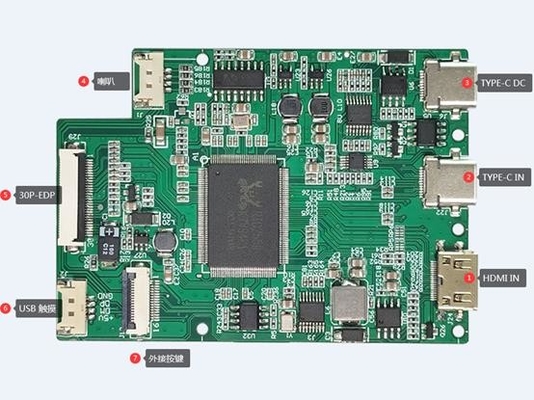

(1) مدخل HDMI (2) مدخل من النوع C (3) من النوع C DC (4) مكبر صوت
(5) 30pin EDP (6) شاشة تعمل باللمس USB (7) تحكم خارجي
تعريف دبوس HDMI:
| 1 | TMDS DATA2 + |
| 2 | TMDS DATA2 محمية 屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1 + |
| 5 | TMDS DATA1 محمية 屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0 + |
| 8 | TMDS DATA0 محمية 屏蔽 |
| 9 | بيانات TMDS0- |
| 10 | TMDS DATA CLOCK + |
| 11 | TMDS DATA CLOCK محمية 屏蔽 |
| 12 | ساعة بيانات TMDS- |
| 13 |
CEC (التحكم في إلكترونيات المستهلك ، اختياري إلكتروني وحدة تحكم المستهلك 可选择 的 电子 消费 控制器) |
| 14 | محجوز (بالكابل ولكن NC على الجهاز) |
| 15 | SCL (ساعة DDC) |
| 16 | SDA (بيانات DDC) |
| 17 | DDC / CEC الأرضي |
| 18 | + قوة 5 فولت |
| 19 | أسلاك مسبار قابلة للتبديل على الساخن 热插拔 探测 线 |
واجهة إدخال USB TYPE-C
| دبوس | تعريف | وصف |
| 1 | TYPEC-DTE | 连接 侦测 口 قم بتوصيل منفذ الكشف |
| 2 |
TX P1 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 3 |
TX N1 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 4 | VBUS | 电源 输出 口 خرج التيار الكهربائي |
| 5 | TYPEC-CC1 | 正反 接 侦测 口 منافذ الكشف إلى الأمام والعكس |
| 6 | TYPEC-DP | 数据 信号 接口 واجهة إشارة البيانات |
| 7 | TYPEC-DM | 数据 信号 接口 واجهة إشارة البيانات |
| 8 | نوع TYPEC-BU1 | 辅助 数据 信号 接口 السطح البيني لإشارة البيانات المساعدة |
| 9 | VBUS | 电源 输出 口 خرج التيار الكهربائي |
| 10 |
RX N2 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 11 |
RX P2 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 12 | GND | 接地 التوصيل بالأرض |
| 13 | GND | 接地 التوصيل بالأرض |
| 14 |
TX P2 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 15 |
TX N2 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 16 | VBUS | 电源 输出 口 خرج التيار الكهربائي |
| 17 | TYPEC-CC2 | 正反 接 侦测 口 منافذ الكشف إلى الأمام والعكس |
| 18 | TYPEC-DP | 数据 信号 接口 واجهة إشارة البيانات |
| 19 | TYPEC-DM | 数据 信号 接口 واجهة إشارة البيانات |
| 20 | VBUS | 电源 输出 口 خرج التيار الكهربائي |
| 21 | TYPEC-BU2 | 辅助 数据 信号 接口 السطح البيني لإشارة البيانات المساعدة |
| 22 |
RX N1 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 23 |
RX P1 _ |
数据 信号 接口 واجهة إشارة البيانات |
| 24 | GND | 接地 التوصيل بالأرض |
