تفاصيل المنتج:
|
| الكلمات الرئيسية: | واجهة HDMI مقاس 7 بوصات | القرار: | دقة 1024x600 نقطة |
|---|---|---|---|
| واجهة CTP: | USB | إضاءة السطح: | 1000 شمعة / م 2 |
| شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة) | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| دبابيس: | 19 | اتجاه الرؤية: | زاوية عرض IPS بالكامل (80/80/80/80) |
| درجة الحرارة التشغيل.: | –30 إلى + 75 | عمر LED: | 40000 ساعة |
| إبراز: | شاشة PCAP HDMI TFT,وحدة شاشة تعمل باللمس بالسعة PCAP,شاشة TFT صناعية ISO14000 |
||
شاشة HDMI 7 بوصة، شاشة PCAP TFT 7 بوصة
تقنية Saef SFRA700H-1024600ACT-W01 تعرض بشكل مثالي مخرج إشارة HDMI الرقمية من الكمبيوتر على شاشة LCD 1024 * 600. يدعم HDMI 1.3، HDMI 1.4، HDCP 1.4، معايير HDCP 2.2. مصدر إشارة HDMI متوافق مع أجهزة الكمبيوتر المصغرة الرئيسية مثل Raspberry Pi ، BB Black ، Banana Pi ، إلخ. يمتد TOUCH من USB إلى I2C ، ولا حاجة إلى تثبيت برامج تشغيل.يستخدم التصميم بشكل رئيسي على شاشة Raspberry Pi، ويمكن استخدامه أيضًا على أجهزة لمس الشاشة الصغيرة الأخرى التي تتمتع بجهاز التحكم الصناعي HDMI. عند استخدامه كشاشة Raspberry Pi ، يدعم Raspbian و Ubuntu و WIN10 IOT وأنظمة أخرى ، بلمسة واحدة.عندما تستخدم كشاشة كمبيوتر، يدعم ويندوز 7/8/10، لمسة خمس نقاط، بدون سائق.
| النسخة | 01 | ||
| إشارة مدعومة | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| اللمس | معيار USB | ||
| VGA | ليس دعماً | ||
| واجهة على اللوحة الرئيسية | المدخلات | HDMI | نوع التصحيح HDMI إمرأة 19Pin التصحيح (أفقي) |
| USB | MICRO 5P USB الإناث B نوع 5.9MM (أفقي) | ||
| واجهة سماعة | NC | ||
| واجهة اللمس | 6 دبوس | FPC-0.5-6PIN (أفقيًا) | |
| واجهة العرض | ريبو 50 | FPC-0.5-50PIN (أفقي) | |
| الصوت | مخرجات الصوت | 8Ω1.5W | 4PIN-1.25 H1.8 مقعد نسائي رقيق للغاية (أفقي) |
| إمدادات الطاقة | مدخل الطاقة | مدخل USB 5V ((+/- 0.5V) | |
| عرض Vop | 3.3 فولت | ||
| تشغيل الطاقة | الطاقة على الشاشة | ||
| استهلاك الطاقة في حالة الاستعداد لللوحة الرئيسية | <0.25 واط | ||
| قائمة OSD | القائمة (الحجز) | الوضوح، التباين، التصحيح التلقائي، المرحلة، الساعة، وضع المجال، إعداد الوظيفة، إعادة ضبط، الخ | |
| اللغة ((الاحتياطي) | الصينية، الإنجليزية، الفرنسية، الألمانية، الإيطالية، الإسبانية، الروسية، الكورية، اليابانية، الخ | ||
| الزر (محجوز) | الطاقة، القائمة، فوق، أسفل، الخروج | ||
تعريف دبوس واجهة HDMI
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 محمي
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 محمي
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 محمي
9 T.M.D.S بيانات0
10 T.M.D.S بيانات الساعة +
11 T.M.D.S DATA CLOCK محمي
12 ساعة بيانات T.M.D.
13 CEC (تحكم إلكترونيات المستهلك اختياري)
14 محجوز (في الكابل ولكن N.C. على الجهاز)
15 SCL ((DDC)
16 SDA ((DDC)
17 موقع مركز DDC/CEC
18 +5 فولت (إمدادات الطاقة)
19 كابل المسبار الساخن
لوحة اللمس تعريف دبوس
1 VDD
2 جنيهات
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
شاشة HDMI 7 بوصة، شاشة PCAP TFT 7 بوصةرسم المنتج

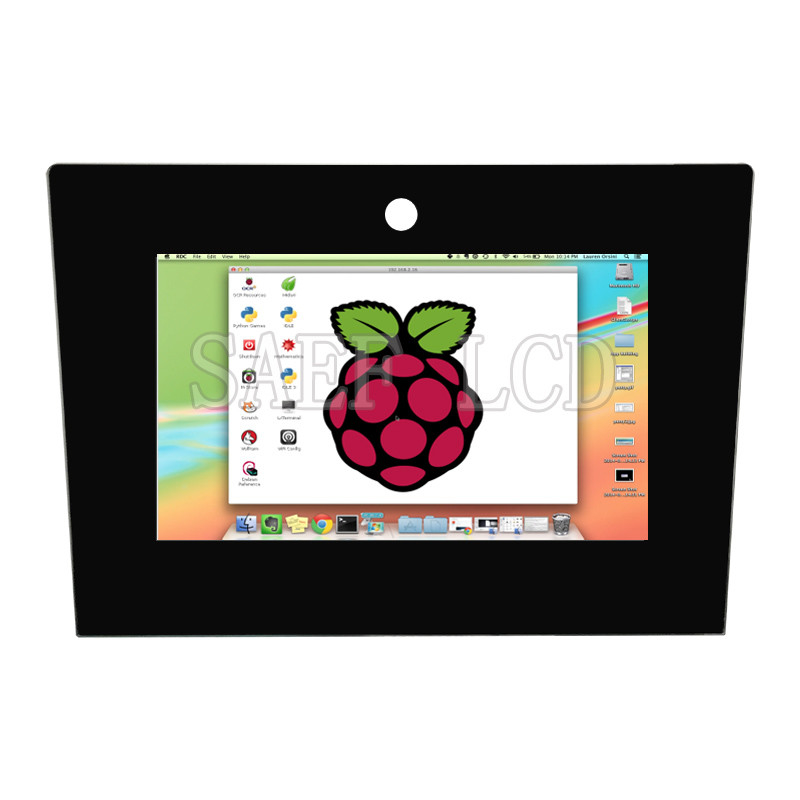

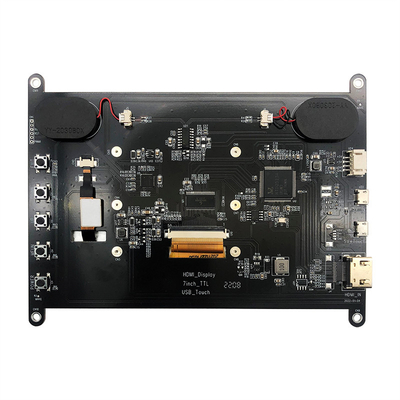

شاشة HDMI 7 بوصة، شاشة PCAP TFT 7 بوصةصورة المنتج
