تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD دائرية مقاس 1.09 بوصة | دقة: | 240 × 240 نقطة |
|---|---|---|---|
| واجهه المستخدم: | 4 سلك 1 حارة SPI | شاشة لمسية: | مع CTP |
| عرض الاتجاه: | IPS (80/80/80/80) | سائق IC: | GC9A01 أو ما يعادله |
| الرقم السري: | 24 دبابيس | حجم الوحدة: | 30.59 × 33.0 × 1.60 ملم |
| منطقة نشطة: | قطر 27.79 ملم | اتصال: | نوع الموصل (قابل للتخصيص） |
| إضاءة السطح: | 200 شمعة / م 2 (شمعة) | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | 240x240 شاشة TFT LCD مستديرة,شاشة عرض LCD TFT مستديرة SPI,شاشة TFT مستديرة GC9A01 |
||
شاشة دائرية مقاس 1.09 بوصة IPS TFT LCD بدقة 240 × 240 نقطة مع واجهة GC9A01 تعمل باللمس بأربعة أسلاك وواجهة SPI ذات مسار واحد
1.09 بوصة مستديرة TFT LCD ، شاشة TFT LCD دائرية 1.09 بوصة وصف
Saef Tech SF-TO109HD-8991A-N عبارة عن وحدة TFT LCD دائرية بحجم 1.09 بوصة بدقة 240x240 بكسل. هذه الوحدة مدمجة مع GC9A01 IC ؛ تشتمل على وظائف وحدة التحكم والمحرك IC ، وتدعم واجهة 4 Wire 1 Lane SPI ، والجهد الكهربائي (Vdd) يتراوح من 2.8 فولت إلى 3.2 فولت ، 3 فولت نموذجي.
وحدة SF-TO109HD-8991A-N TFT LCD هي وضع دائري مع سطوع 200 شمعة في المتر المربع (القيمة النموذجية).الوحدة متاحة أيضًا لـ PCAP (شاشة تعمل باللمس بالسعة المسقطة) اختياريًا.يمكن أن تعمل في درجات حرارة من -20 درجة مئوية إلى +70 درجة مئوية ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.تستخدم وحدة TFT LCD مقاس 1.09 بوصة على نطاق واسع في آلة القهوة ، وفرن الموجات الدقيقة ، والماسح الضوئي ، والتشغيل الآلي للمنزل ، ونظام التحكم في الوصول ، ومعدات المراقبة ، والمحللات ، ونظام الأمان ، ونظام ري الحدائق ، إلخ.
| المنتج: | شاشة TFT LCD دائرية مقاس 1.09 بوصة | دقة: | 240 × 240 نقطة |
|---|---|---|---|
| واجهه المستخدم: | 4 سلك 1 حارة SPI | شاشة لمسية: | مع CTP |
| عرض الاتجاه: | IPS (80/80/80/80) | سائق IC: | GC9A01 أو ما يعادله |
| الرقم السري: | 24 دبابيس | حجم الوحدة: | 30.59 × 33.0 × 1.60 ملم |
| منطقة نشطة: | قطر 27.79 ملم | اتصال: |
نوع الموصل (قابل للتخصيص) |
| إنارة السطح: | 200 شمعة / م 2 (صئبان) | درجة الحرارة التشغيل.: | -20 ℃ إلى +70 ℃ |
| عمر LED: | 40.000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
تعريف دبوس
Pin1 ~ Pin6 ، دبابيس CTP ، قم بتوصيل CTP
Pin7 ، VDD28 ، مصدر طاقة (+ 2.8 فولت) للدائرة المنطقية.
Pin8 ، LEDA ، مصدر طاقة الضوء الخلفي إيجابي.
Pin9 ، LEDK ، مصدر طاقة الضوء الخلفي سلبي.
Pin10 ~ Pin11 ، NC
Pin12، GND، Power Ground.
Pin13 ~ Pin14 ، VDDIO ، مصدر الطاقة (+ 1.8 فولت / + 2.8 فولت) دائرة IO.
Pin15 ، GND ، Power Ground
Pin16 ، إعادة تعيين ، إعادة تعيين إشارة التحكم.
Pin17، CS، Chip select إشارة (منخفض النشاط).
Pin18 ، D / C ، خط ساعة الاتصال التسلسلي (SCLK).
Pin19 أو WR أو Data أو command select pin (RS).
Pin20 ، SDIN ، خط بيانات الاتصال التسلسلي.
Pin21 ، TE ، تأثير المسيل للدموع.
Pin22 ~ Pin23 ، GND ، أرضي الطاقة
Pin24 ، NC ، لا تحتاج إلى الاتصال.
1.09 بوصة مستديرة TFT LCD ، شاشة TFT LCD دائرية 1.09 بوصة رسم

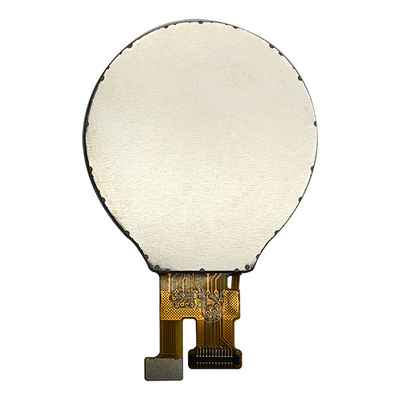

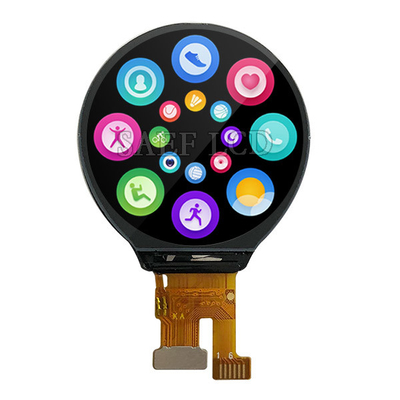

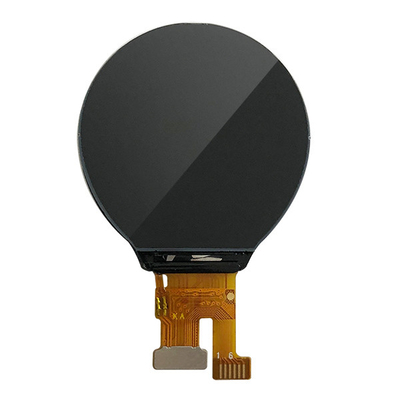

شاشة TFT LCD دائرية مقاس 1.09 بوصة ، شاشة عرض دائرية TFT LCD 1.09 بوصة صورة المنتج الحقيقي
كلمة البحث:شاشة TFT دائرية 2.1 ، شاشة TFT دائرية 2.1 بوصة ، شاشة دائرية 2.1 TFT ، LCD دائرية 2.1 بوصة TFT LCD ، شاشة TFT LCD دائرية 2.1 بوصة ، شاشة TFT دائرية 2.1 بوصة ، شاشة دائرية 2.1 بوصة TFT ، شاشة دائرية 2.1 بوصة TFT ، دائرية شاشة تي أف تي 2.1 ، شاشة تي أف تي 2.1 بوصة ، شاشة تي أف تي دائرية 2.1 بوصة ، شاشة تي أف تي دائرية 2.1 بوصة ، شاشة تي أف تي دائرية 2.1 بوصة ، شاشة تي أف تي دائرية 2.1 ، شاشة تي أف تي دائرية 2.1 بوصة ، شاشة تي أف تي دائرية 2.1 بوصة ، 2.1 بوصة تي أف تي دائري ، 2.1 بوصة "بوصة TFT LCD ، 2.1" بوصة مستديرة TFT شاشة LCD ، 2.1 "شاشة TFT مستديرة ، 2.1 بوصة شاشة TFT LCD ، شاشة TFT LCD مستديرة 2.1"
