تفاصيل المنتج:
|
| منتج: | 1.9 بوصة TFT | شاشة اللمس: | لوحة اللمس بالسعة (CTP) |
|---|---|---|---|
| القرار: | 170 × 320 | اتجاه الرؤية: | زاوية عرض كاملة IPS (80/80/80/80) |
| واجهة: | سبي / رغب | البعد المخطط: | 25.8 × 49.72 × 1.43 ملم |
| المنطقة النشطة: | 42.72 × 22.7 ملم | سائق IC: | ST7789V أو ما يعادله |
| الرقم السري: | 30 دبابيس | الاتصال: | توصيل (يمكن تخصيصها) |
| إضاءة السطح: | 350 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| إبراز: | شاشة PCAP TFT مقاس 170x320,1.9 بوصة,شاشة PCAP TFT |
||
1شاشة لمسة مقاس.9 بوصة، شاشة LCD TFT مقاس 1.9 بوصة
استعراض سريع للمنتج
الحجم: 1.9 بوصة شاشة TFT LCD
الوضوح: 170×320 نقطة
اتجاه الرؤية: IPS
واجهة: RGB، SPI
إدارة التشغيل: ST7789V
مجلس التحكم: لا
ضوء ((cd/m2): 330
الإطار من خلال الثقب: لا
شاشة لمسة: لوحة لمسة سعة مشروعة (PCAP)
الوصف
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceتتكون هذه الوحدة من وحدة TFT LCD ودورة السائق ووحدة إضاءة خلفية. يشير PPI إلى بكسل لكل بوصة ، وهو دقة 1.9 ′′ بوصة يحتوي على 170 ((RGB) X320 نقطة (170 أفقي من خلال 320 مجموعة من البكسلات الرأسية). ويمكن عرض ما يصل إلى 262k لون. SF-TC190ASJ-8977A-CT نموذج TFT LCD يدعم واجهة SPI و RGB؛ وجهد التيار الكهربائي (VCC) من لوحة LCD القيادة هو من هو 2.4V إلى 3.3V. القيمة النموذجية هي 2.8V.يمكن استخدامه في الأنظمة المضمنة، والأتمتة، وGPS، والمعدات الطبية، والأجهزة الصناعية، ومعدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TC190ASJ-8977A-CT هو TFT من نوع IPS-LCD مع سطوع 330 cd / m2 (القيمة النموذجية). يمكن تخصيص الوضوح للوصول إلى 1000 نيت. يرجى الاتصال بمبيعاتنا لمزيد من التفاصيل.يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
معلومات عن الإنتاج
| المنتج: | 1.9 بوصة TFT |
| القرار: | 170 × 320 |
| واجهة: | SPI / RGB |
| شاشة لمسة: | لوحة لمسة سعة (CTP) |
| اتجاه المشاهدة: | IPS زاوية مشاهدة كاملة ((80/80/80/80) |
| مقاس المخطط: | 25.8 × 49.72 × 1.43 ملم |
| المنطقة النشطة: | 42.72 × 22.7 ملم |
| رقم الدبوس: | 30 دبوس |
| ضوء السطح: | 350 Cd/m2 (نيت) |
| مركز التحكم بالشاحنة: | ST7789V أو ما يعادلها |
| الاتصال: | التوصيل (يمكن تخصيصه) |
| مدة حياة LED: | 40000 ساعة |
| درجة الحرارة العملية: | 20°C إلى +70°C |
| الامتثال: | متوافقة مع REACH و RoHS |
1شاشة لمسة مقاس 9 بوصات، شاشة TFT LCD مقاس 1.9 بوصة رسم المنتج
تعريف الدبوس
(بين1) (GND Power Ground)
إمدادات الطاقة VDD Pin2 للتناظرية، VDD = 2.4V ~ 3.3V.
PIN3 IM2when IM1=0، IM2=0,8080-8bit؛when IM1=1, IM2=1,4-line SPI serial I/F.
PIN4 IM1
PIN5 RESETهذه الإشارة ستقوم بإعادة تعيين الجهاز ويجب تطبيقها لتفعيل الشريحة بشكل صحيح. الإشارة نشطة منخفضة.
دبوس 6 CS دبوس تحديد الشريحة؛ فعالة منخفضة، معطلة عالية.
PIN7 D/C ((SPI-SCL) عند الاتصال بميكرو معالج من سلسلة 8080، هذا الدبوس يتلقى البيانات/دبوس اختيار الأوامر. يستخدم هذا الدبوس ليكون واجهة متسلسلة في واجهة متسلسلة ذات 4 خطوط.
PIN8 WR ((SPI-RS) عند الاتصال بميكرو معالج من سلسلة 8080، يستقبل هذا الدبوس إشارة الكتابة. يعرض بيانات/دبوس اختيار الأوامر في واجهة متسلسلة ذات 4 خطوط.
PIN9 RDعندما يتم الاتصال بميكرو معالج من سلسلة 8080، يستقبل هذا الدبوس إشارة القراءة. تبدأ عملية القراءة عندما يتم سحب هذا الدبوس إلى أسفل ويتم تحديد الشريحة.عندما يتم تحديد الواجهة المتسلسلة,يجب أن يكون هذا الدبوس متصل بالأرض
PIN10 SDASPI رابط مدخل / مخرج دبوس. يتم إغلاق البيانات على الحافة الصاعدة لإشارة SCL.
"بين11-بين18 د0-د7 MCU" محطة بيانات واجهة موازية.
PIN19 NC لا يوجد اتصال
Pin20 LEDA LED Anode
Pin21 LEDK1 الكاثود LED
Pin22 LEDK2 LED الكاثود
Pin23 LEDK3 LED الكاثود
كاثود LED Pin24 LEDK4
"بين25" "غند" "غورث"
PIN26 TP_RST إعادة تعيين نظام لوحة اللمس؛ إذا لم يتم استخدامه، دع هذا الدبوس مفتوحاً.
PIN27 TP_SCL إشارة ساعة I2C من لوحة اللمس. إذا لم يتم استخدامها، دع هذا الدبوس مفتوحا.
PIN28 TP_SDA إشارة بيانات I2C من لوحة اللمس؛ إذا لم يتم استخدامها، دع هذا الدبوس مفتوحًا.
PIN29 TP_INT قطع إشارة إلى المعالج الرئيسي لوحة اللمس.
"بين 30" "غين ديل" "غوراند"

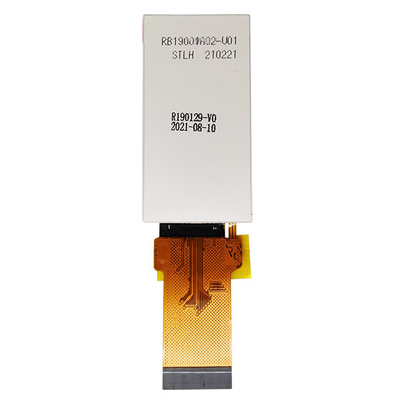

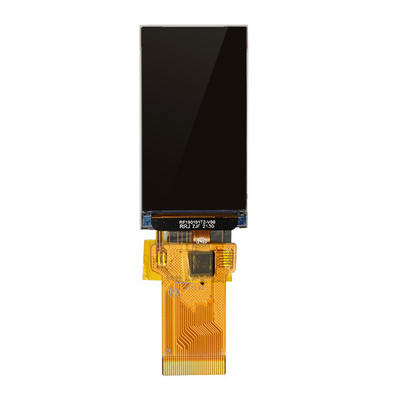

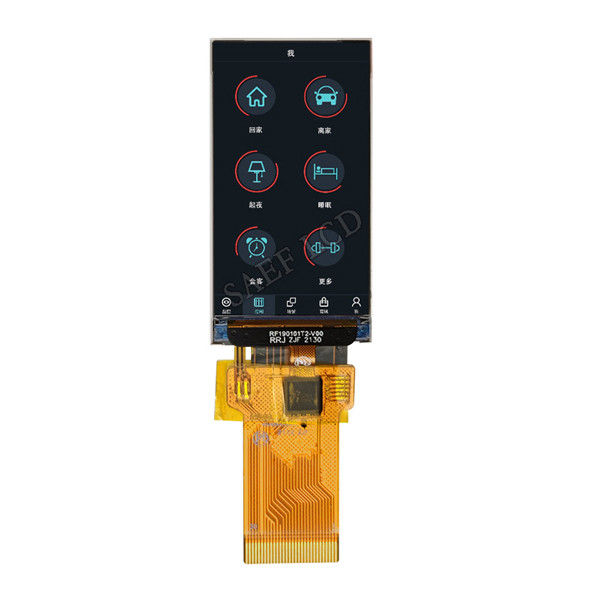

1شاشة لمسة 9 بوصات، شاشة TFT LCD 1.9 بوصة صورة منتج حقيقي
