تفاصيل المنتج:
|
| المنتج: | شاشة OLED سلبية مقاس 2 بوصة بدقة 128 × 32 | القرار: | دقة 128×32 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | متوازية، SPI، IIC اختياري |
| عرض اللون: | الأبيض | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 55.60 (عرض) × 21.80 (ارتفاع) × 1.45 (عمق) ملم | المنطقة النشطة: | 50.54 (عرض) × 12.62 (ارتفاع) ملم |
| مساحة وحدة الصورة: | 0.395 (W) × 0.395 ((H) | طريقة القيادة: | 1/32 دورة العمل |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية |
| سائق IC: | COG SSD1309Z | مصدر التيار: | 3 فولت |
| الرقم السري: | 31 دبابيس | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED مقاس 2 بوصة,وحدة عرض OLED 128x32,شاشة OLED مقاس 2 بوصة من I2C |
||
2" بوصة 128×32 شاشة OLED الرسومية مع SSD1309Z متوازية SPI I2C واجهة COG مع مرونة لحام
شاشة OLED 2 ′′ بوصة، 128x32 شاشة OLED وصف
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً وضوحاً مع سرعة استجابة أكثر مرونة.SFOS200TW-12832W-01 OLيتم تصميم شاشة ED من 128 × 32 نقطة لون واحد فردي. هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ، متوازية و واجهة I2C.
حجم المنطقة النشطة هو 2 ′′ قطري مع حجم الوحدة55.60 ((W) × 21.80 ((H)ملم، مقاس المساحة النشطة50.54 (W) x 12.62 (H) mmيحتوي هذا الشاشة OLED البالغة 2 بوصة على IC SSD1309Z المدمجة ويتمتع بنسبة تباين عالية 20،000: 1. يتراوح فولتاج الإمدادات المنطقية من 1.65V-3.3V ، والقيمة النموذجية هي 3V.انها كبيرة للتطبيق مثل الجهاز الطبي,أنظمة البيع، البضائع البيضاء، التطبيقات المنزلية، الأدوات الصناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، السلع المنزلية، شاشات العرض للسيارات،إظهار المعلومات الديناميكية الخ.
| المنتج: | 2 بوصة OLED السلبي | القرار: | دقة 128×32 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | متوازي، SPI، IIC اختياري |
| لون العرض: | الأبيض | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | المنطقة النشطة: | 50.54 ((W) X 12.62 ((H) mm |
| مسافة البيكسل: | 0.395 (W) × 0.395 ((H) | طريقة القيادة: | 1/32 دورة العمل |
| درجة حرارة العمل: | -20°C إلى +70°C | درجة الحرارة: | -30°C إلى +80°C |
| مركز التحكم بالشاحنة: | COG SSD1309Z | تشغيل التيار الكهربائي | 3 فولت |
| رقم الدبوس: | 31 دبوس | الامتثال: | متوافقة مع REACH و RoHS |
تعريف الدبوس
رقم واحد، لا يوجد اتصال
دبوس 2، VCC، إمدادات الطاقة لجهد تشغيل لوحة.
رقم 3، VCOMH، إشارة COM تم إلغاء تحديد مستوى الجهد.
PIN4، IREF، هذا الدبوس هو الدبوس المرجعي للقطاع الخارجي.
Pin5~Pin12, D7-D0, هذه الدبابيس هي حافلة بيانات ثنائية الاتجاه تتصل بحافلة بيانات MCU. يوصى بربط الدبابيس غير المستخدمة بـ LOW. عند تحديد وضع الواجهة المتسلسلة،D0 سيكون مدخل الساعة المتسلسلة: SCLK؛ D1 سيكون مدخل البيانات المتسلسلة: SDIN و D2 يجب أن تبقى NC. عندما يتم تحديد وضع I2C، D2، D1 يجب أن تكون مرتبطة مع بعضها البعض وتخدم كSDAout،SDAin في التطبيق و D0 هو مدخل الساعة المتسلسلة(إس سي إل)
PIN13، RD#، عند التواصل مع ميكرو معالج من سلسلة 6800، سيتم استخدام هذا الدبوس كإشارة Enable (E). يتم بدء عملية القراءة / الكتابة عندما يتم سحب هذا الدبوس عالية والشريحة يتم تحديدها.عند الاتصال بمعالج صغير 8080 ، يتلقى هذا الدبوس إشارة القراءة (RD #). تبدأ عملية القراءة عندما يتم سحب هذا الدبوس إلى الأسفل وتتم تحديد الرقاقة. واجهة متسلسلة ،يجب أن تكون هذه الدبوسة متصلة بـ VSS.
PIN14، WR#، هذا هو دبوس إدخال التحكم في القراءة / الكتابة الذي يتصل بواجهة MCU. عند التواصل مع معالج صغير من سلسلة 6800، سيتم استخدام هذا الدبوس كمدخل لتحديد القراءة / الكتابة (R / W #).سيتم تنفيذ وضع القراءة عندما يتم سحب هذا الدبوس عالية ووضع الكتابة عندما منخفضة. عندما يكون وضع واجهة 8080 ، سيكون هذا الدبوس مدخل الكتابة (WR #). يتم بدء عملية كتابة البيانات عندما يتم سحب هذا الدبوس منخفضًا وتحديد الرقاقة. عندما يتم تحديد واجهة سلسلة ،يجب أن تكون هذه الدبوسة متصلة بـ VSS.
دبوس 15، D/C#، دبوس تحكم بيانات البيانات/الأوامر.منخفض للقيادة بينما مرتفع للبيانات.
PIN16، RES#، هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا، يتم تنفيذ بدء الشريحة. حافظ على هذا الدبوس مرتفعًا (أي الاتصال ب VDD) أثناء التشغيل العادي.
البين 17، الرقم الرئيسي، البين لتحديد الرقاقة، فعال منخفض.
(بين 18) ، لا يوجد اتصال
دبوس 19 ، BS2 ، دبوس اختيار واجهة حافلة MCU. يرجى الرجوع إلى الجدول التالي لمزيد من التفاصيل حول الإعداد.
دبوس 20 ، BS1 ، دبوس اختيار واجهة حافلة MCU. يرجى الرجوع إلى الجدول التالي لمزيد من التفاصيل حول الإعداد.
PIN21، VDD، إمدادات الجهد المنطقي لـ IC
(بين22~بين29, NC) ، لا توجد اتصال
العلامة رقم 30، VSS، الأرض.
رقم 31، لا يوجد اتصال
شاشة OLED 2 ′′ بوصة، 128x32 شاشة OLED وصفالرسم

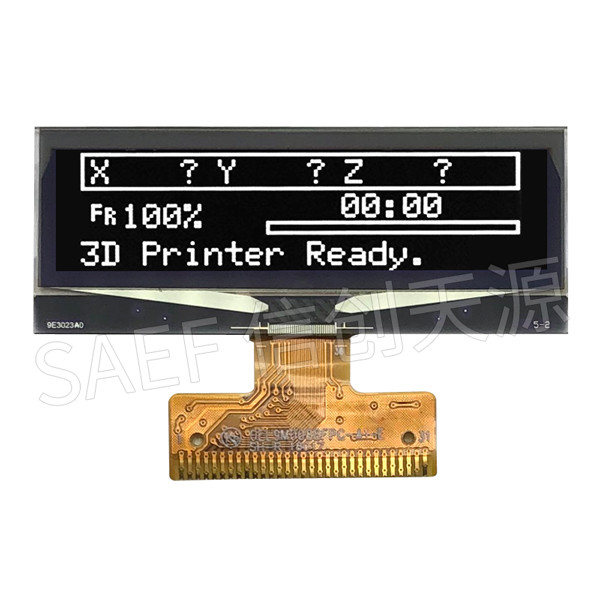

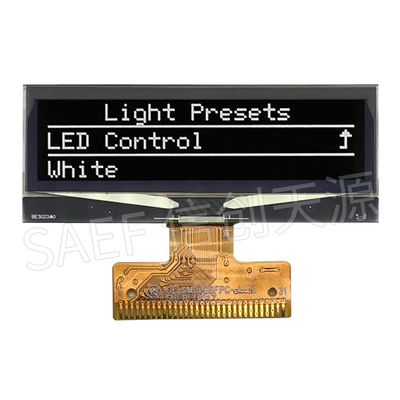

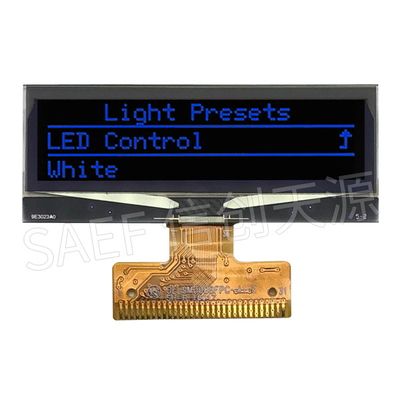

شاشة OLED 2 ′′ بوصة، 128x32 شاشة OLED صورة منتج حقيقي
