تفاصيل المنتج:
|
| المنتج: | COG SPI LCD 128X64 | دقة: | دقة 128 × 64 نقطة |
|---|---|---|---|
| نوع الزجاج: | STN ، إيجابي ، انعكاسي | بصريات: | 6:00 |
| واجهه المستخدم: | SPI | مخطط خافت.: | 65.8 × 36.8 × 6.2 ملم |
| منطقة المشاهدة: | 53.0 × 24.6 ملم | مساحة وحدة الصورة: | 0.36 × 0.345 ملم |
| درجة الحرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية | الرقم السري: | 10 دبابيس |
| مراقب: | ST7567 | وضع محرك الأقراص: | 1/64 دورة عمل ، 1/9 انحياز |
| موصل: | Cog + FPC | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | وحدة SPI 128x64 COG LCD,وحدة LCD صفراء 128x64 COG,وحدة LCD خضراء 128x64 |
||
شاشة عرض LCD مقاس 128 × 64 وواجهة SPI ST7567 COG STN LCM لون خلفية أصفر وأخضر
وصف شاشة LCD 128x64 و 128x64 SPI LCD من COG
تقنية SAEF 128x64 Monochrome Displays COG LCD SF12864-207B مدمجة مع ST7567 IC الذي يدعم واجهة SPI.الشاشة لها أبعاد المخطط التفصيلي65.8 × 36.8 × 6.2 ملموحجم VA53.0 × 24.6 ملم.يمكن تشغيل هذه الشاشة أحادية اللون في درجات حرارة تتراوح من -0 درجة مئوية إلى +50 درجة مئوية ؛تتراوح درجات حرارة التخزين من -10 إلى + 60.تعد شاشة LCD COG 128x64 مناسبة جدًا للتطبيقات التي تتطلب المزيد من شاشات العرض المدمجة.
تعريف الدبوس:
Pin1، / CS، Chip Select، عندما / CS = "L" ، يتم تحديد الشريحة
Pin2 ، / RST ، عندما / RST = "L" ، يتم تهيئة الإعدادات
Pin3 ، A0 ، حدد بيانات التسجيل عندما A0 = "H" ، والتعليمات عندما A0 = "L"
Pin4 ، SCL محطة إدخال الساعة التسلسلية
Pin5 ، SDA محطة إدخال البيانات التسلسلية
Pin6 ، VDD جهد إمداد الدائرة المنطقية + 3.3 فولت
Pin7 ، أرض GND
Pin8 ، V0 LCD يقود الجهد للدوائر المشتركة في الإطار السالب.
Pin9 ، XV0 LCD يقود الجهد للدوائر المشتركة في الإطار الإيجابي.
Pin10 ، VG LCD يقود الجهد لدوائر القطعة
| المنتج: | COG SPI LCD 128X64 | دقة: | دقة 128 × 64 نقطة |
|---|---|---|---|
| نوع الزجاج: | STN ، إيجابي ، انعكاسي | بصريات: | 6:00 |
| واجهه المستخدم: | SPI | أبعاد المخطط التفصيلي: | 65.8 × 36.8 × 6.2 ملم |
| منطقة المشاهدة: | 53.0 × 24.6 ملم | مساحة وحدة الصورة: | 0.36 × 0.345 ملم |
| درجة الحرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية | الرقم السري: | 10 دبابيس |
| مراقب: | ST7567 | وضع محرك الأقراص: | 1/64 دورة عمل ، 1/9 انحياز |
| الموصل: | COG + FPC | الالتزام: | متوافق مع REACH & RoHS |
وحدات عرض الرسوم في SAEF موجودة في نطاق هياكل COB / COG.يتم تضمين شاشة LCD الرسومية أحادية اللون 122x32 LCD ، 128x64 LCD ، 128x128 LCD ، 160x32 LCD ، 160x80 LCD ، 160x128 LCD ، 160x160 LCD ، 192x32 LCD ، 192x64 LCD ، 240x64 LCD ، 240x128 LCD ، 240x160 LCD ، 320x240 LCD.تتوفر وحدة عرض شاشة LCD الرسومية أحادية اللون من SAEF في STN / FSTN مع إضاءة خلفية LED مع واجهات مختلفة في 6800 و SPI و 8080 و I2C.خيارات خطوط الأحرف هي الإنجليزية واليابانية وأوروبا والسيريلية والعبرية والصينية التقليدية والصينية المبسطة والكورية وما إلى ذلك.
COG LCD 128x64، 128x64 SPI LCD رسم الرسم

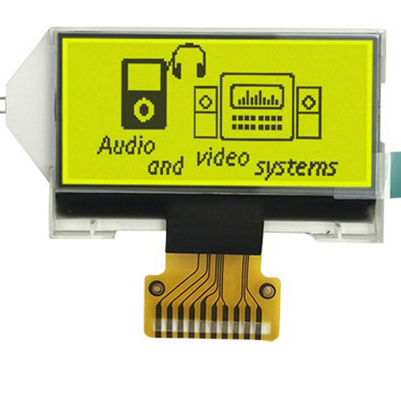

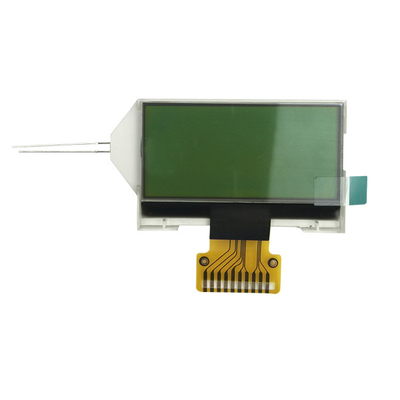

COG LCD 128x64 ، 128x64 SPI شاشة عرض LCD صورة المنتج الحقيقي
