وحدة عرض OLED أحادية اللون مقاس 2.42 بوصة ، واجهة بيضاء وأزرق وأصفر وأخضر 6800 8080

أحادي اللون PMOLED 2.42 بوصة 128x64 بوصة أبيض أزرق أصفر أخضر أحرف SSD1309 I2C SPI 6800 8080 واجهة

2.42 بوصة شاشة OLED، 2.42 بوصة OLED 128x64

تقنية SAEF SFOS242YZ-12864WBYG-01 هي2.42" شاشة OLED. وهي مصنوعة من 128x64 بكسل مع بنية COG OLED.SFOS242YZ-12864WBYG-012.42 بوصة شاشة OLED مدمجة في SSD1309 IC، فإنه يتواصل عبر 6800، 8080، SPI وI2C واجهة. هذه وحدات OLED COG رقيقة للغاية،خفيفة الوزن وانخفاض استهلاك الطاقة وهو أمر رائع للأدوات المحمولة، المقاييس، الشبكة الذكية، إنترنت الأشياء، الخ.

ويمكن أن تعمل وحدة OLED في درجات حرارة تتراوح بين -40 °C و +70 °C؛ وتتراوح درجات حرارة تخزينها بين -40 °C و +85 °C.

تعريف الدبوس:

- إمدادات الطاقة

البين 5VDD، إمدادات الطاقة للدائرة المنطقية. هذا هو دبوس إمدادات الجهد. يجب توصيله بمصدر خارجي.

البين 3VSS ، الأرضية للدائرة المنطقية. هذا هو دبوس الأرض. كما أنه يعمل كمرجع للدبوس المنطقية. يجب توصيله بالأرض الخارجية.

البين 23VCC، إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب أن يتم توفيره من الخارج.

البين 2VLESS، الأرضية للدارة التناظرية. هذا هو دبوس الأرضية التناظرية. يجب أن تكون متصلة إلى VSS خارجيا.

- السائق

البين 21IREF، مرجع التيار الحالي لضبط الوضوح. هذا الدبوس هو الدبوس المرجعي للتيار القطعي. يجب توصيل مقاومة بين هذا الدبوس و VSS. حدد التيار عند 10μA.

البين 22،VCOMH ، مستوى عال من إنتاج الجهد لإشارات COM. هذا الدبوس هو دبوس المدخل لمستوى عال من إنتاج الجهد لإشارات COM. يجب توصيل مكثف بين هذا الدبوس و VSS.

- واجهة

البين 6، البين 7،BS1/BS2، بروتوكول الاتصال اختيار. هذه الدبابيس هي مدخلات اختيار واجهة MCU. انظر الجدول التالي:

I2C: BS1=1، BS2=0

4 أسلاك متسلسلة: BS1=0، BS2=0

8 بت 68xx موازية: BS1=0، BS2=1

8بيت 80xx متوازية: BS1=1، BS2=1

البين 9RES#، إعادة ضبط الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا، يتم تنفيذ بدء الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.

البين 8،CS#، تحديد الشريحة هذا الدبوس هو مدخل تحديد الشريحة. يتم تمكين الشريحة للتواصل مع MCU فقط عندما يتم سحب CS # منخفضًا.

الدبوس 10، D/C#، Data/Command Control. هذا الدبوس هو دبوس تحكم البيانات/القيادة. عندما يتم سحب الدبوس عالياً، سيتم تفسير المدخل في D7~D0 كبيانات عرض. عندما يتم سحب الدبوس منخفضاً،سيتم نقل المدخلات في D7 ~ D0 إلى سجل الأوامرعندما يتم سحب الدبوس عالياً وتحديد وضع واجهة سلسلة، سيتم تفسير البيانات في SDIN على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر.في وضع I2C، هذا الدبوس يعمل كـ SA0 لاختيار عنوان العبد. للحصول على علاقة تفصيلية لإشارات واجهة MCU ، يرجى الرجوع إلى مخططات خصائص التوقيت.

البين 12E/RD#، قراءة/كتابة تمكين أو قراءة هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX، سيتم استخدام هذا الدبوس كإشارة تمكين (E).يتم بدء عملية القراءة والكتابة عندما يتم سحب هذا الدبوس عاليا والCS # يتم سحب منخفضةعند الاتصال بمعالج 80XX ، يتلقى هذا الدبوس إشارة القراءة (RD #). تبدأ عملية قراءة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا.عندما يتم تحديد الوضع التسلسلي أو I2C، يجب أن يكون هذا الدبوس متصل بـ VSS.

البين 11R/W#، قراءة/كتابة تحديد أو كتابة. هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX، سيتم استخدام هذا الدبوس كمدخل لتحديد القراءة/الكتابة (R/W#).اسحب هذا الدبوس إلى ‬ High‬ للوضع القراءة وسحبها إلى ‬ Low‬ للوضع الكتابة. عندما يتم تحديد وضع واجهة 80XX ، سيكون هذا الدبوس مدخل Write (WR #). يتم بدء عملية كتابة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا.عندما يتم تحديد الوضع التسلسلي أو I2C، يجب أن يكون هذا الدبوس متصل بـ VSS.

البين13~البين20،D0~D7، D0 سيكون مدخل الساعة المتسلسلة SCLK. عندما يتم تحديد وضع I2C، D2، D1 يجب أن تكون متعبة معا وتخدم كSDAOUT، SDAIN في التطبيق و D0 هو مدخل الساعة المتسلسلة، SCL.يجب توصيل الدبابيس غير المستخدمة إلى VSS باستثناء D2 في الوضع التسلسلي.

-تراجع

البين 4NC، البدين المحجوز. البدين المحجوز بين البدينات الوظيفية محجوز لتصميم متوافق ومرن.

البين1، البين24،N.C. (GND) ، الدبوس المحجوز (دبوس الدعم). يمكن للدبوسات الداعمة تقليل التأثيرات الناجمة عن الإجهاد على الدبوسات الوظيفية.يجب توصيل هذه الدبابيس إلى الأرض الخارجية كما دائرة حماية ESD. تكنولوجيا الـ"أنفيزيون"

تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات شاشة OLED لديها فولتات مدفوعة من 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.

تقدم SAEF مجموعة واسعة من وحدات شاشة OLED بأحجام من 0.49 "إلى 5.5" OLED ، مثل شاشة OLED الصغيرة 0.49 "، شاشة OLED صغيرة 0.66 "، OLED 0.69" ، شاشة OLED 0.91 "، OLED 0.95" ، 0.شاشة OLED 96 بوصةشاشة OLED 1.5 "، 2 " OLED ، 2.4 " OLED ، 2.7 " OLED Display ، 5.5 " OLED Display ، وحلول تصميم مخصصة.

2.42 بوصة شاشة OLED، 2.42 بوصة OLED 128x64 رسم

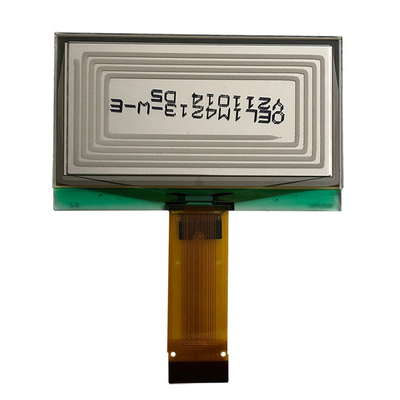

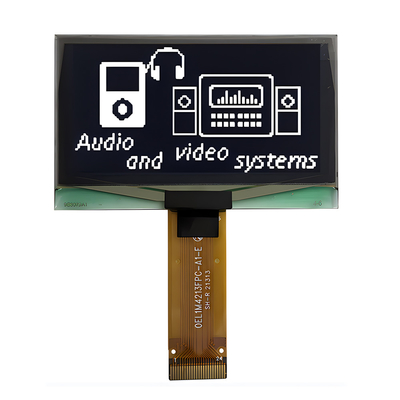

2.42 بوصة شاشة OLED، 2.42 بوصة OLED 128x64 الصورة الحقيقية للمنتج
