تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 1.5 بوصة | القرار: | 128 × 128 |
|---|---|---|---|
| نوع الزجاج: | OLED (الصمام الثنائي الباعث للضوء العضوي) | بصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | مخطط خافت.: | 33.8 (عرض) × 43.7 (ارتفاع) × 1.41 (عرض) ملم |
| المنطقة النشطة: | 26.86 (عرض) × 26.86 (ارتفاع) ملم | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| الرقم السري: | 25 دبوس | جهاز التحكم: | SSD1327 أو ما يعادله |
| وضع محرك الأقراص: | 1/128 دورة العمل | المرفق: | Cog + FPC |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED رسومية 128 × 128,شاشة OLED رسومية 1.5 بوصة,وحدة OLED أحادية اللون مقاس 1.5 بوصة |
||
1شاشة OLED الرسومية بطول 5 بوصات 128x128 نقطة دقة COG مع SSD1327 IC أحمر أحمر أبيض بلون
1.5 بوصة OLED، 128x128 OLED عرض وصف
تكنولوجيا SAEF SFOS150YZ-128128WB-01 هو شاشة OLED (الديود المنبعث من الضوء العضوي) بطول 1.5 بوصة بدقة 128 × 128 نقطة.تم بناء هذه الوحدة 1.5 oled في وحدة التحكم SSD1327 oled IC ؛ وهي تدعم واجهات 8-bit 6800 و 8080 و 4-wire SPI و I2C.يوفر SAEF إصدارات ZIF FPC و Hotbar للعملاء لاختيار الوحدة المناسبة لتطبيقك.
SFOS150YZ-128128WB-01s a COG هيكل شاشة OLED هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة ورقيقة جدا ، فهي مناسبة لأجهزة الحائط / العدادات ، التطبيقات المنزلية ، نظام POS ، نظام السحابة / IoT ، الأدوات المحمولة في اليد,أجهزة التكنولوجيا الذكية، أنظمة الطاقة، السيارات، أنظمة الاتصالات، الأدوات الطبية، الخ. يمكن أن تعمل وحدة OLED في درجات الحرارة من -40 درجة مئوية إلى +70 درجة مئوية.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
تعريف الدبوس:
(بين1) ، (في إس إس) ، أرضية
(بين 2) ، (في سي سي) مصدر طاقة للدائرة التناظرية
البين 3، VCOMH Com Voltage Output يجب أن يكون هناك مكثف بين هذا البين و VSS
البين 4، منفذ الدخول والخروج العام
دبوس 5، إمدادات الطاقة للدائرة المنطقية
PIN6، VDD يجب توصيل مكثف بين هذا الدبوس و VSS.
دبوس 7، دبوس اختيار واجهة الحافلة BS1 MCU.
الدبوس الثامن، دبوس اختيار واجهة الحافلة المتحركة BS2
رقم 9، مركز (في إس إس)
دبوس 10، IREF دبوس مدخل التيار المرجعي. يجب توصيل المقاومة بين هذا الدبوس و VSS.
البين 11، تشيب سي # اختار المدخلات
PIN12، RES# إعادة إدخال الإشارة. عندما تكون منخفضة، يتم تشغيل SSD1327.
دبوس 13، D/C بيانات/تحكم الأوامر. سحب عالية للكتابة / قراءة بيانات العرض. سحب منخفض للكتابة أو وضع القراءة.
PIN14، WR# مدخل واجهة MCU. يتم بدء عملية كتابة البيانات عندما يتم سحبها منخفضة.
الدبوس 15، RD# مدخل واجهة MCU. يتم بدء عملية قراءة البيانات عندما يتم سحبها منخفضة.
PIN16~23، D0~D7، محرك البيانات ((للوجهة الموازية)
PIN24، VCC مصدر الطاقة للدائرة التناظرية.
(بين25) ، (فيسس) أرضية
| المنتج: | شاشة OLED 1.5 بوصة | القرار: | 128 × 128 |
|---|---|---|---|
| نوع الزجاج: | الـ OLED (الديود المنبعث للضوء العضوي) | البصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | الخطوط العريضة: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) ملم |
| المنطقة النشطة: | 26.86 (W) X 26.86 (H) mm | درجة حرارة العمل: | -40°C إلى +70°C |
| رقم الدبوس: | 25 دبوس | جهاز التحكم: | SSD1327 أو ما يعادلها |
| وضع القيادة: | 1/128 دورة العمل | رابط: | COG + FPC |
| نسبة التباين: | 2000: 1 (تباين الغرفة المظلمة) | الامتثال: | متوافقة مع REACH و RoHS |
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات شاشة OLED لديها فولتات مدفوعة من 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات شاشة OLED بأحجام تتراوح من 0.42 "إلى 5.5" OLED ، مثل شاشة OLED الصغيرة 0.42 "، شاشة OLED صغيرة 0.66" ، شاشة OLED 0.69" ، شاشة OLED 0.91 "، OLED 0.95" ، 0.شاشة OLED 96 بوصةشاشة OLED 1.5 "، 2 " OLED ، 2.4 " OLED ، 2.7 " OLED Display ، 5.5 " OLED Display ، وحلول تصميم مخصصة.
1.5 بوصة OLED، 128x128 OLED العرض الرسم

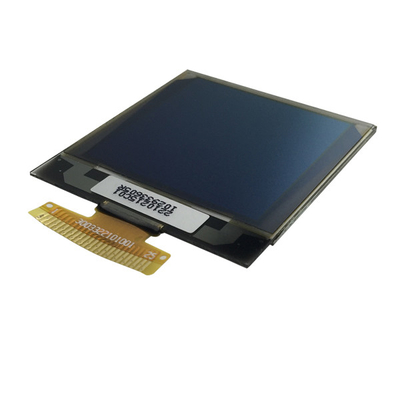

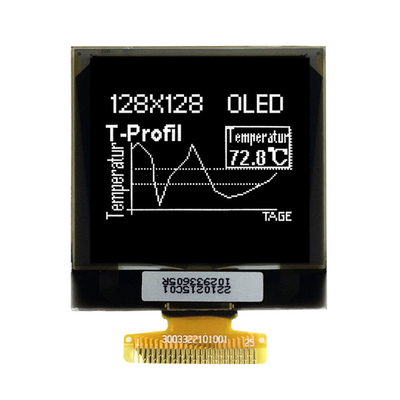

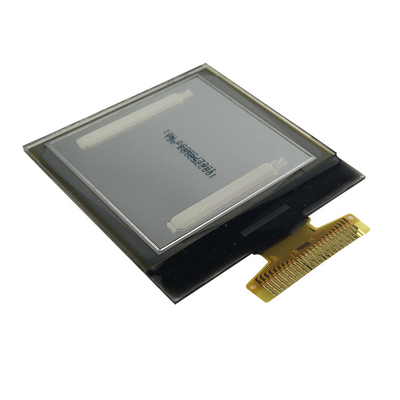

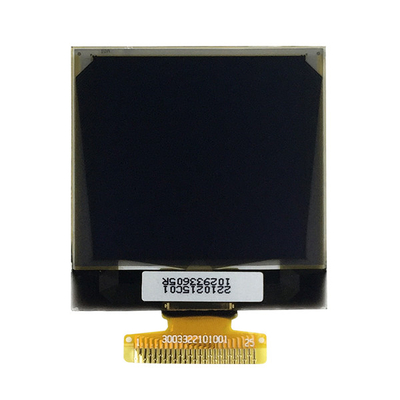

1.5 بوصة OLED، 128x128 OLED العرض الصورة الحقيقية للمنتج
