تفاصيل المنتج:
|
| المنتج: | وحدة عرض شاشة LCD مقاس 40x4 | الشخصيات / الأعمدة: | 40 حرفًا × 4 سطور |
|---|---|---|---|
| نوع ال سي دي: | STN ، إيجابي ، انعكاسي | لون الإضاءة الخلفية: | أبيض ، أزرق ، أصفر ، أحمر ، أخضر |
| جهد التشغيل: | 5V ، 3V اختياري | بصريات: | 6:00 تمام الساعة |
| مخطط خافت.: | 190.0 (طول) × 54.0 (عرض) × 13.1 (تي) ملم | منطقة المشاهدة: | 149.0 (طول) × 30.0 (عرض) ملم |
| طريقة القيادة: | 1/16 دورة العمل ، 1/5 انحياز | درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية |
| الرقم السري: | 18 دبابيس | مراقب: | SPLC780D أو ما يعادله |
| واجهه المستخدم: | MPC | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD ذات أحرف أبجدية رقمية 40 × 4,شاشة LCD 5 فولت 40 × 4 أحرف,وحدة عرض LCD أحادية اللون |
||
شاشة LCD أبجدية رقمية بأحرف 40 × 4 أحادية اللون STN 5V أصفر أخضر أزرق رمادي لون الإضاءة الخلفية LED
شاشة عرض LCD مقاس 40 × 4 شخصية ، وحدة عرض شاشة LCD مقاس 40 × 4 وصف
SF4004A عبارة عن وحدة عرض LCD بحجم 40 × 4 مدمجة مع وحدة تحكم ST7066 IC ؛واجهته الافتراضية هي 6800 4/8 بت متوازي وخيار مزود طاقة 5 فولت أو 3.3 فولت.هذه الشاشة 40x4 LCD SF4004A متاحة بدون إضاءة خلفية أو مع خيارات الإضاءة الخلفية LED.تتوفر شاشة LCD مقاس 40 × 4 بألوان مختلفة من لوحة LCD بما في ذلك خيارات LCD باللون الرمادي والأصفر / الأخضر والأزرق.يمكن تشغيل وحدة العرض LCD 40x4 في درجات حرارة من -20 درجة مئوية إلى +70 درجة مئوية ؛تتراوح درجات حرارة التخزين من -30 إلى + 80 ، وتدعم مجموعة الأحرف المضمنة خيارات اللغة الإنجليزية / اليابانية ، والإنجليزية / الغربية الأوروبية ، والإنجليزية / الاسكندنافية الأوروبية ، أو الإنجليزية / السيريلية (الروسية).
تعريف الدبوس:
رقم التعريف الشخصي: 1-8 DB0— DB7 Data Bus
Pin 9 E1 تمكين Signal U4 (TOP)
تحديد دبوس 10 R / W قراءة / كتابة
دبوس 11 تحديد بيانات / تعليمات RS
دبوس 12 تعديل التباين VO
دبوس 13 VSS أرضي (0 فولت)
Pin 14 VDD إمداد الجهد للمنطق (+ 5V)
Pin 15 E2 تمكين Signal U1 (الأسفل)
دبوس 16 NC
Pin 17 LED A LED Power Supply + (5.0V)
Pin 18 LED K LED مزود الطاقة - (0V)
| المنتج: | وحدة عرض شاشة LCD مقاس 40x4 | الشخصيات / الأعمدة: | 40 حرفًا × 4 خطوط |
|---|---|---|---|
| نوع ال سي دي: | STN ، إيجابي ، انعكاسي | لون الإضاءة الخلفية: | أبيض ، أزرق ، أصفر ، أحمر ، أخضر |
| جهد التشغيل: | 5V ، 3V اختياري | بصريات: | 6:00 تمام الساعة |
| أبعاد المخطط التفصيلي: | 190.0 (L) X 54.0 (W) X 13.1 (T) ملم | منطقة المشاهدة: | 149.0 (طول) × 30.0 (عرض) ملم |
| طريقة القيادة: | 1/16 دورة العمل ، 1/5 انحياز | درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية |
| الرقم السري: | 18 دبابيس | مراقب: | SPLC780D أو ما يعادله |
| واجهه المستخدم: | MPU | الالتزام: | متوافق مع REACH & RoHS |
تتضمن دقة عرض الشخصيات القياسية 8x2 LCD و 16x1 LCD و 16x2 LCD و 16x4 LCD و 20x2 LCD و 20x4 LCD و 24x2 LCD و 40x2 LCD و 40x4 LCD.تتوفر وحدات شاشة LCD من نوع COB و COG بواجهات مختلفة في 8080 و SPI و I2C. تتوفر وحدات عرض الأحرف LCD في شاشات STN / FSTN / FFSTN LCD مع إضاءة خلفية LED مختلفة باللون الأصفر والأخضر والأبيض والأزرق.خيارات خطوط وحدة الأحرف هي الإنجليزية / اليابانية ، والأوروبية ، وأوروبا الشرقية ، والأوروبية الاسكندنافية ، والسيريلية (الروسية) ، والعبرية / العربية.نحن نقدم شاشات ذات أحرف بجهد تشغيل 5 فولت كمعيار ، كما تتوفر خيارات 3 فولت أو 3.6 فولت حسب الطلب.
شاشة عرض LCD 40x4 ، شاشة عرض LCD 40x4 رسم

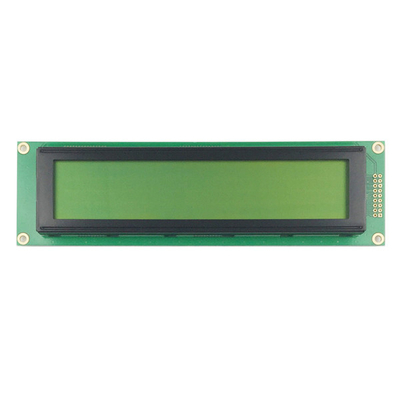

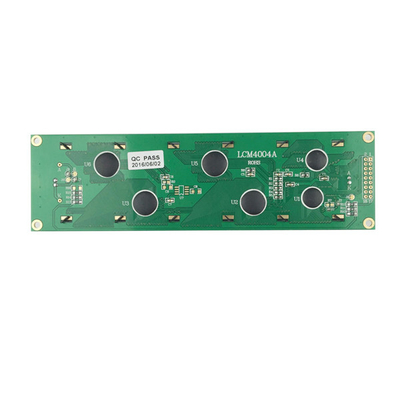

شاشة عرض LCD مقاس 40 × 4 ، وحدة عرض شاشة LCD مقاس 40 × 4 صورة المنتج الحقيقي
