تفاصيل المنتج:
|
| المنتج: | وحدة LCD 128x64 COG | دقة: | رسومات 128 × 64 |
|---|---|---|---|
| نوع ال سي دي: | STN ، إيجابي ، تنافسي | لون الإضاءة الخلفية: | الخلفية الخضراء |
| جهد التشغيل: | 2.8 فولت | بصريات: | 06:00 |
| مخطط خافت.: | 65.0 (L) × 38.6 (عرض) × 4.9 (T) ملم | منطقة المشاهدة: | 53.6 (طول) × 28.0 (عرض) ملم |
| طريقة القيادة: | 1/64 واجب ، 1/7 تحيز | درجة الحرارة التشغيل: | -10 درجة مئوية إلى +60 درجة مئوية |
| الرقم السري: | 10 دبابيس | مراقب: | ST7567 أو ما يعادله |
| واجهه المستخدم: | MCU | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | 10 دبابيس شاشة LCD رسومية 128x64,شاشة LCD رسومية COG 128x64,إضاءة خلفية 128x64 وحدة LCD COG |
||
LCD COG Module 128x64 Dot Resolution Graphic STN ST7567 Green LED Backlight
128x64 LCD COG Module، Graphic LCD 128x64 الوصف
SF12864-34 هي وحدة LCD رسومية من نوع COG بأبعاد VA 53.6 (L) × 28.0 (W).توفر وحدات SAEF COG LCD (وحدة LCD ذات رقاقة على الزجاج) نوعًا رسوميًا بدقة من 128 × 32 إلى 320 × 240 وأنواع أحرف LCD من COG بما في ذلك تنسيقات بحجم 16 × 2 و 20 × 2 و 20 × 4 و 24 × 2 مع مصفوفة نقطية 5 × 8.
تقدم حزمة COG جودة عالية مع مزايا الوزن الخفيف واستهلاك منخفض للطاقة.أيضًا ، يتوفر لإضافة لوحة توصيل لكل عنصر لتغيير الواجهة من FPC إلى دبابيس أو كبلات.يمكننا تقديم مجموعة متنوعة من وصلات التوصيل لتناسب متطلباتك.تعد تقنية COG LCM مناسبة جدًا للتطبيقات التي تتطلب المزيد من شاشات العرض المدمجة.
تعريف الدبوس:
1 شريحة CS1B حدد دبابيس الإدخال
2 / RES عند ضبط / RES على "L" ، يتم تهيئة الإعدادات.
3 A0 يحدد ما إذا كان الوصول مرتبطًا ببيانات أو بأمر.
A0 = "H": يشير إلى أن الإشارات الموجودة على D [7: 0] هي بيانات عرض.
A0 = "L": يشير إلى أن الإشارات الموجودة على D [7: 0] أوامر.
4 D6 (SCLK)
5 D7 (SDA)
6 VDDمشترك مع محطة تزويد الطاقة MPU VDD.
7 VSS هذه محطة 0 فولت متصلة بنظام GND.
8 مستويات الجهد التحيز V0 لقيادة LCD
9 XV0 جهد التشغيل السالب لسائقي COM.
10 VG VG هي قوة محركات SEG
| المنتج: | وحدة LCD 128x64 COG | دقة: | رسومات 128 × 64 |
|---|---|---|---|
| نوع ال سي دي: | STN ، إيجابي ، تنافسي | لون الإضاءة الخلفية: | الخلفية الخضراء |
| جهد التشغيل: | 2.8 فولت | بصريات: | 06:00 |
| أبعاد المخطط التفصيلي: | 65.0 (L) X 38.6 (W) X 4.9 (T) مم | منطقة المشاهدة: | 53.6 (طول) × 28.0 (عرض) ملم |
| طريقة القيادة: | 1/64 واجب ، 1/7 تحيز | درجة الحرارة التشغيل: | -10 درجة مئوية إلى + 60 درجة مئوية |
| الرقم السري: | 10 دبابيس | مراقب: | ST7567 أو ما يعادله |
| واجهه المستخدم: | MCU | الالتزام: | متوافق مع REACH & RoHS |
128x64 LCD COG Module ، رسومات LCD 128x64 الرسم

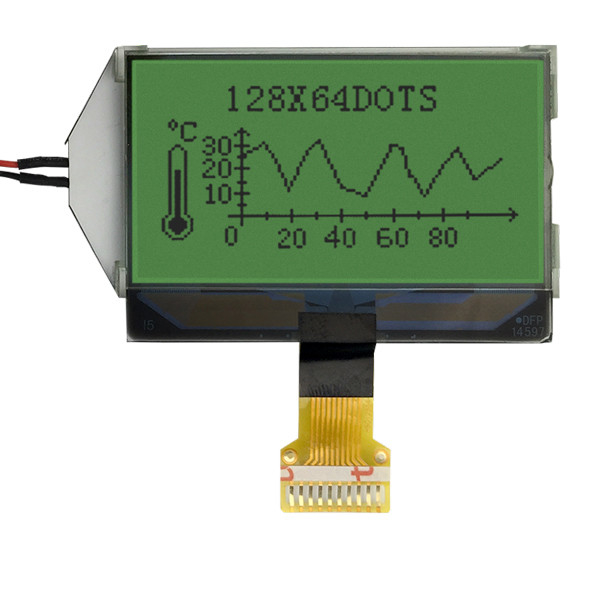

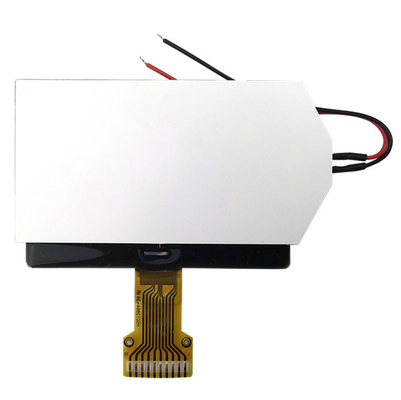

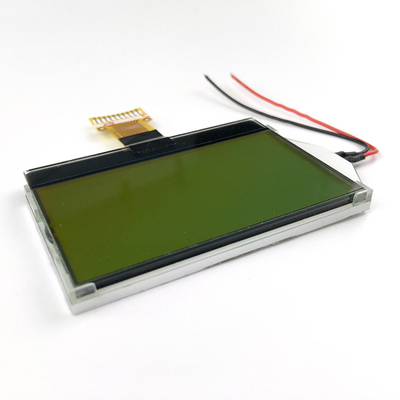

128x64 LCD COG Module ، شاشة رسومية LCD 128x64 صورة المنتج الحقيقي
