تفاصيل المنتج:
|
| منتج: | شاشة رسومية LCD مقاس 240 × 128 | القرار: | 240x128 نقطة |
|---|---|---|---|
| نوع LCD: | FSTN، إيجابي، انعكاسي | بصريات: | 6:00 تمام الساعة |
| مخطط خافت.: | 66.0 (طول) × 44.3 (عرض) × 5.1 (عرض) ملم | منطقة المشاهدة: | 61.0 ((L) x 33.8 ((W) mm |
| نقطة الملعب: | 0.21 × 0.21 ملم | طريقة القيادة: | 1/128 دورة العمل، 1/12 التحيز |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 30 دبابيس (يمكن تخصيصها) |
| واجهة: | MCU (قابل للتخصيص) | VDD: | 3 فولت |
| المرفق: | التوصيل (قابل للتخصيص) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض LCD رسومية أحادية اللون 240 × 128,شاشة عرض LCD رسومية أحادية اللون MCU,شاشة LCD رسومية 240 × 128 بت 8 بت |
||
شاشة LCD الرسومية 240x128 دقطة دقة FSTN إيجابية UC1638C 8 بتات واجهة MCU مع ضوء خلفي LED أبيض 3V
240x128 لوحة LCD الرسومية
SF-240128-004A هي وحدة عرض LCD رسمية أحادية اللون 240x128 COG. حجم الوحدة هو 66.0 x 44.3 x 5.1 مم ؛ منطقة المشاهدة هي 61 x 33.8 مم. هذه السلسلة لديها IC UC1638C المدمجة ،دعم واجهة 6800 (تخلفي)؛ الخيارات المتاحة الأخرى للواجهة هي 8080 ، 3 خطوط / 4 خطوط SPI. يتراوح الجهد المنطقي لهذه الوحدة LCD من 3V-3.6V ؛ القيمة النموذجية هي 3V. تعمل الوحدة في درجة حرارة من -20 °C إلى + 70 °C.نطاق درجة حرارة التخزين من -30 درجة مئوية إلى + 80 درجة مئوية.
| المنتج: | شاشة LCD الرسومية 240x128 | القرار: | 240×128 نقطة |
|---|---|---|---|
| نوع الشاشة: | FSTN، إيجابية، التأمل | البصريات: | 6الساعة الثالثة |
| الخطوط العريضة: | 66.0 ((L) X 44.3 ((W) X 5.1 ((T) mm | منطقة المشاهدة: | 61.0 ((L) X 33.8 ((W) mm |
| نقطة الطول: | 0.21 × 0.21 ملم | طريقة القيادة: | كيف يمكن للمسيح أن يُساعدنا؟ 1/12 |
| درجة حرارة العمل: | -20°C إلى +70°C | رقم الدبوس: | 30 دبوس (يمكن تخصيصها) |
| واجهة: | القيمة المضافة (يمكن تخصيصها) | VDD: | 3 فولت |
| رابط: | التوصيل (يمكن تخصيصه) | الامتثال: | متوافقة مع REACH و RoHS |
شركة SAEF Technology هي شركة متخصصة في تصنيع شاشات LCD الرسومية والرسومات. تتوفر شاشات شاشة LCD الرسومية من SAEF (شاشة الكريستال السائل) في تنسيق مصفوفة نقطة بدقة رسومية تتضمن 96 × 16,122×32، 128×64، 128×128، 144×32، 160×128، 160×160، 160×32، 160×80، 192×64، 192×128، 240×64، 320×240 وما إلى ذلك. تتضمن الأحجام 2 "LCD، 2.5" LCD، 3" LCD، 3.2" LCD، 4" LCD Display، وما إلى ذلك.SAEF وحدات LCD الرسومية تتضمن خيارات مختلفة من المستقطب في المنعكس، أنواع انتقالية أو عاكسة. لدينا أضواء خلفية LED متوفرة في ألوان مختلفة بما في ذلك الأصفر / الأخضر ، والأبيض ، والأزرق ، والأحمر ، والأبيض والأرجواني.
لدينا مجموعة واسعة من شاشات العرض الرسومية LCD مع مجموعة متنوعة من الإضاءة الخلفية وشاشات العرض LCD.يمكن استخدام شاشة LCD الرسومية من SAEF على أدوات ومعدات الآلات الصناعية وكذلك الأجهزة المنزلية الكهربائية، الإلكترونيات الاستهلاكية بما في ذلك السلع البيضاء، نظام POS، التطبيقات المنزلية، الأدوات الصناعية، الأتمتة، أنظمة العرض الصوتي / البصري، والأجهزة الطبية.
240x128 لوحة لوحة LCD
تعريف الدبوس:
(بين 1-بين 8) ، (دي بي 7) ~ (دي بي 0)
رقم رقم 9، RST
العقدة 10، CS0
الدبوس 11، C0/A0
الدبوس 12، WR0
البين 13، WR1
البين 14، بي إم 1
الدبوس 15، BM0
البين 16، هوية
البين 17، بور ديس
البين 18، VSS
PIN19، VDD
البين 20، TST4
(بين 21) ، (في إل سي دي)
البين 22، VA0
البين 23، VA1-
PIN24، VA1+
PIN25، VA0+
رقم 26، VB0...
البين 27، VB1-
(بين28) ، (في بي1) +
PIN29، VB0+
PIN30، NC

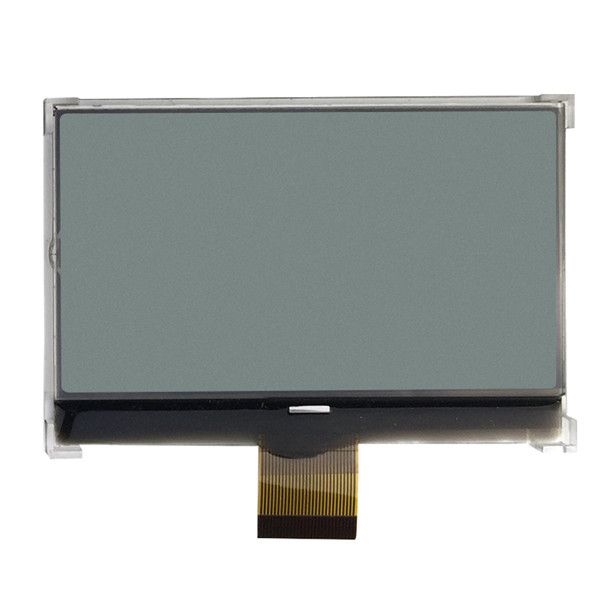

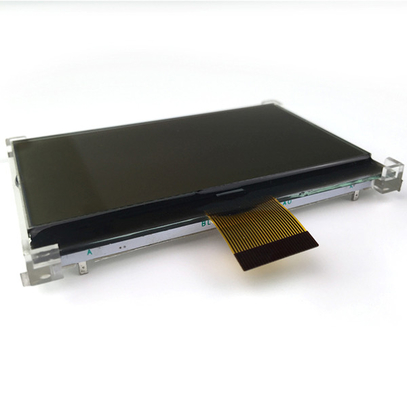

240x128 وحدة LCD الرسومية الصورة الحقيقية للمنتج
