تفاصيل المنتج:
|
| المنتج: | 2.23 بوصة شاشة OLED الرسومية | القرار: | دقة 128 × 32 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 74.1.0 (طول) × 33.1 (عرض) × 7.4 (ارتفاع) ملم | المنطقة النشطة: | 55.02 (طول) × 13.1 (عرض) ملم |
| مساحة وحدة الصورة: | 0.43 × 0.41 ملم | طريقة القيادة: | 1/32 دورة العمل |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية (يمكن تخصيصها) | الرقم السري: | 4 دبابيس و 9 دبابيس اختيارية |
| واجهة: | واجهة SPI وIIC اختيارية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض رسومية OLED بحجم 128 × 32,وحدة عرض رسومية OLED مقاس 2.23 بوصة,شاشة OLED SPI 128x32 |
||
SFOM223YZ49-12832WBYG-01مواصفات.pdf
OLED SPI 2.23 "، 128x32 SPI وحدات العرض OLED مقدمة المنتج
ثنائيات الإصدار الضوئي العضوية (OLEDs) هي تكنولوجيا الجيل التالي التي تمكن من صور أكثر إشراقاً وضوحاً وأسرع استجابات.نموذج 23 بوصة SFOM223YZ49-12832WBGY-01 شاشة OLED مصنوعة من 128 × 32 نقطة أحادي اللونهذه الوحدة OLED خفيفة الوزن، استهلاك الطاقة المنخفض، حجم صغير، ولها خيارات واجهة مختلفة، هو SPI الافتراضي، والخيارات المتاحة هي IIC وموازية الموانئ.الوحدة مصنوعة من COB OLED، والتي لديها ميزة من السهولة في تثبيت الوحدة لتطبيق العميل بسبب لوحة PCB عليها.
كانت وحدة SFOM223YZ49-12832WBGY-01 OLED في الأصل لا تحتوي على لمسة ، ولكن لوحة اللمس قابلة للتخصيص. يستخدم هذا المنتج على نطاق واسع في المحللات الطبية والقياسات ومعدات الاستشعار ومحطات POS ،أجهزة تسجيل النقود، أجهزة محمولة، آلات الطلب المتنقلة، الخ
الخصائص
1. هذا الشاشة OLED 2.23 بوصة مصغرة لديها دقة 128X32 وSSD1305 شريحة.
2هذه الوحدة العرضية OLED 2.23 بوصة لديها استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w.
3هذا الشاشة OLED 9 دبوس 2.23 بوصة لديها أربع ثقوب تركيب لسهولة التثبيت،
4هذا المنتج OLED 2.23 بوصة 128x32 تم تصميمه لنوع SPI ، IIC ومتصفح مواز اختياري.
5هذا المنتج OLED 4pin 2.23 بوصة يدعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51، سلسلة msp430، stm32/2 CSR IC، الخ.
6فولتاج إمدادات الطاقة من هذا SPI 2.23 بوصة منتج OLED هو DC 3V-5V.
7. هذه وحدة العرض OLED 2.23 بوصة مضمنة السائق IC. فإنه يمكن أن تتواصل مع 2C / IIC واجهة تحتاج فقط 2 منفذات إدخال / خروج
8هذا المنتج OLED 2.23 بوصة 128x32 متوافق مع MMDVM، Pi-Star، وهو متوافق مع Raspberry pi.
9. هذا المنتج 128x32 SPI OLED 2.23 بوصة هو تصميم ذاتية الضوء، فإنه لا يحتاج إلى الضوء الخلفي، والعرض يمكن أن ذاتية الضوء؛ لديها تباين عالية، النقاط الساطعة والشديدة، حتى الخطوط الصغيرة قابلة للقراءة تماما.
10. وحدة العرض OLED 2.23 بوصة ليست هناك خطوط مضمنة داخل وحدة التحكم OLED، يمكن للمستخدم إنشاء الخطوط من خلال برنامج توليد الخطوط.
| المنتج: | 2.23 بوصة شاشة OLED الرسومية |
| القرار: | دقة 128 × 32 نقطة |
| واجهة: | واجهة SPI و IIC اختياري |
| رقم الدبوس: | أربعة دبوس و تسعة دبوس اختياري |
| البصريات: | كل زوايا النظر |
| وضع العرض: | مصفوفة سلبية |
| الخطوط العريضة: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (ملم) |
| المنطقة النشطة: | 55.02 ((L) X 13.1 ((W) (ملم) |
| طريقة القيادة: | 1/32 دورة العمل |
| مسافة البيكسل: | 0.43 × 0.41 (ملم) |
| درجة حرارة العمل: | -40 درجة مئوية إلى +70 درجة مئوية (يمكن تخصيصها) |
| الامتثال: | متوافقة مع REACH و RoHS |
OLED SPI 2.23 "، 128x32 SPI OLED وحدة العرض رسم المنتج

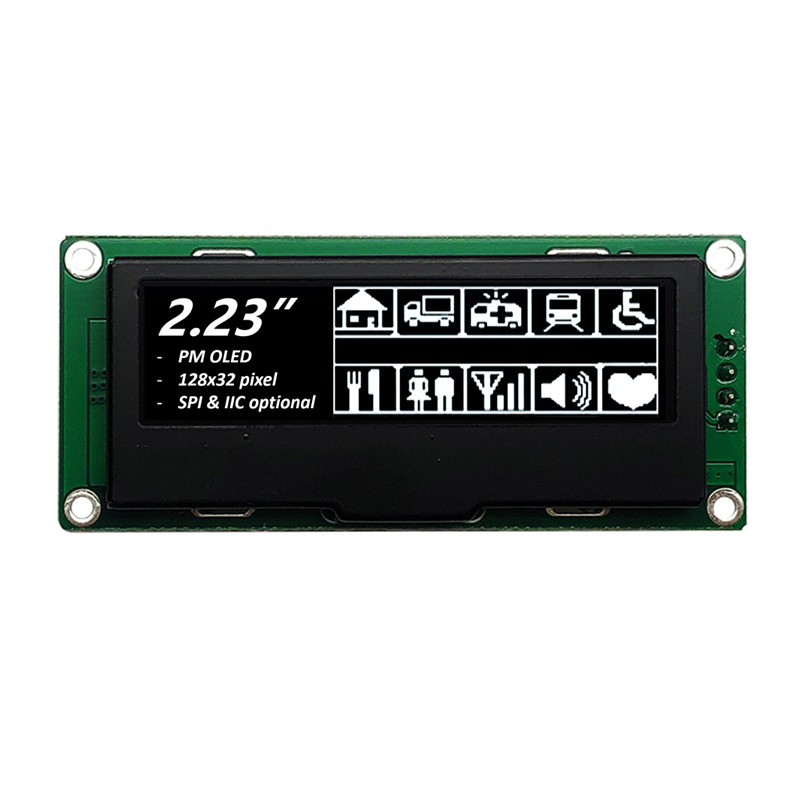

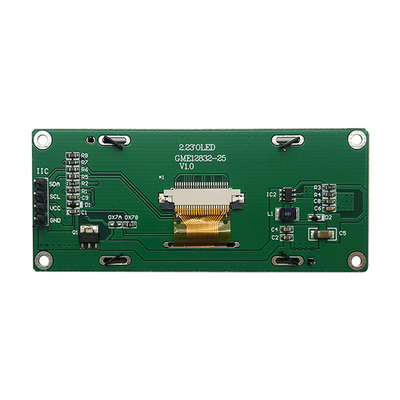

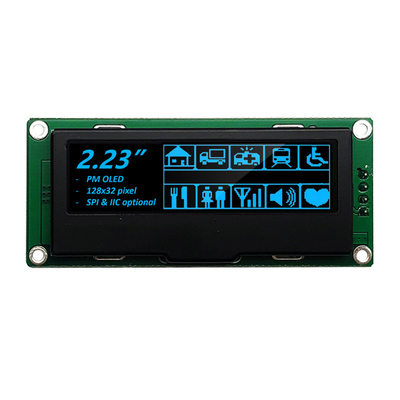

OLED SPI 2.23 "، 128x32 SPI OLED وحدة العرض صورة المنتج
منشآت المصنع والشهادات
مصنع محترف لوحدة شاشة OLED
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة تكوينات ميكانيكية ، بما في ذلك تقنيات COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون متوفرة في شاشات OLED الرسومية 50x16، 64x128 OLED ، 100x8 OLED الرسومات ، 100x16 OLED ، 100x32 الرسومات OLED ، 200x16 الرسومات OLED ، OLED 128x32 ، شاشات OLED 128x64 ، OLED 128x128 ، و 256x64 شاشات OLED.شاشات OLED الرسومية في عائلة منتجات SAEF لديها أجهزة تحكم وواجهات، بما في ذلك OLED الموازي والسلسلي و I2C ، SPI OLED. تتوفر وحدات العرض OLED هذه بتوتر محرك 3V أو 5V ، اعتمادًا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات شاشة OLED من 0.49 بوصة إلى 5.5 بوصة OLED ، مثل شاشة OLED صغيرة 0.49 بوصة ، وشاشة OLED صغيرة 0.66 بوصة ، وشاشة OLED 0.69 بوصة ، وشاشة OLED 0.91 بوصة ،95 بوصة OLED، شاشة OLED بطول 0.96 بوصة ، وشاشة OLED بطول 1.5 بوصة ، وشاشة OLED بطول 2 بوصة ، وشاشة OLED بطول 2.4 بوصة ، وشاشة OLED بطول 2.7 بوصة ، وشاشات OLED بطول 3.12 بوصة ، وشاشات OLED بطول 5.5 بوصة ، وحلول تصميم مخصصة.
وحدات شاشة OLED الصغيرة SAEF مثالية للعديد من الأجهزة التي تتطلب لوحات شاشة إلكترونية. تشمل هذه التطبيقات الأجهزة القابلة للارتداء والسجائر الإلكترونية وأنظمة نقطة البيع والسلع البيضاء والأجهزة المنزليةأدوات صناعية، أنظمة نقطة البيع، الأتمتة، أنظمة العرض السمعي البصري، الأجهزة الطبية، أجهزة العناية الشخصية، السلع المنزلية، شاشات العرض للسيارات، شاشات العرض الديناميكية للمعلومات، وأكثر من ذلك.
