تفاصيل المنتج:
|
| المنتج: | تي اف تي 4 بوصة | القرار: | 320X320 بكسل |
|---|---|---|---|
| واجهة: | مكو سبي | شاشة لمسة: | مع PCAP CTP |
| المس البعد: | 84.0 (عرض) × 84.0 (ارتفاع) × 3.37 (عرض) (مم) | اتجاه الرؤية: | كل زوايا الرؤية |
| الرقم السري: | 40 دبابيس | الاتصال: | ZIF |
| إضاءة السطح: | 300 شمعة / م 2 | إمداد بالطاقة: | 3.3 فولت |
| الاستهلاك الحالي: | 20 مللي أمبير | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| حياة: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 4 بوصة LCD لوحة 320x320,4 بوصة LCD لوحة 3.3 فولت,MCU 4 بوصة TFT LCD |
||

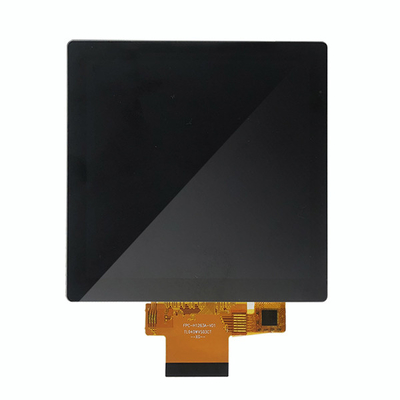

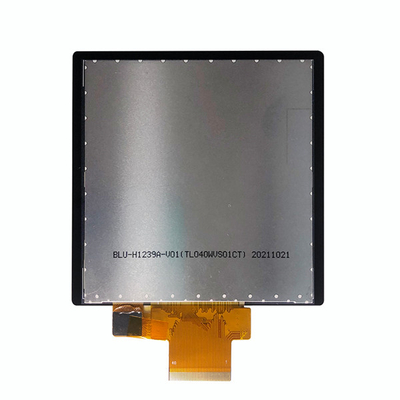

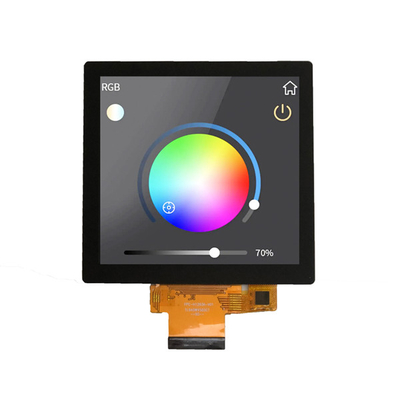

حول هذا البند SF-TO400DX-8979A-CT
قم بتعزيز مشاريعك باستخدام لوحة العرض LCD TFT ذات 4 بوصات من مصنعنا، مع دقة واضحة 320 × 320 مربع.مما يجعلها الحل المثالي لمجموعة واسعة من التطبيقات بما في ذلك الإلكترونيات الاستهلاكية، الأجهزة المحمولة، والمعدات الصناعية.
الخصائص الرئيسية:
التطبيقات:مثالية لمجموعة متنوعة من القطاعات بما في ذلك:
لماذا تختار لوحة العرض LCD TFT ذات 4 بوصات؟
تصنيع مع الدقة والجودة في الاعتبار، لدينا TFT لوحة LCD يضمن وظائف طويلة الأمد والأداء.مثالية للمطورين والمصنعين الذين يبحثون عن شاشات عرض موثوقة وعالية الدقة للمشاريع المبتكرة.
المواصفات:
حول منتجك مع لوحة العرض LCD TFT من مصنعنااطلب اليوموتجربة جودة بصرية لا مثيل لها والأداء لمشروعك التالي!
| المنتج: | TFT 4′′ بوصة |
|---|---|
| القرار: | 320×320 بكسل |
| واجهة: | الـ MCU SPI |
| شاشة لمسة: | مع شاشة لمس سعة PCAP |
| مقاس العدسة: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| اتجاه المشاهدة: | جميع زوايا الرؤية (85/85/85/85) |
| رقم الدبوس: | 40 دبوس |
| الاتصال: | التشغيل |
| ضوء السطح: | 300 Cd/m2 |
| قوة الإمداد: | 3.3 فولت |
| الاستهلاك الحالي: | 20 مآ |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| مدة الحياة: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف | عندما لا تستخدم | |||
| 1 | LEDA | الدبوس الإيجابي B/L | | |||
| 2 | LEDK | البطاقة السلبية | | |||
| 3 | LEDK | البطاقة السلبية | | |||
| 4 | الـ GND | الأرض | | |||
| 5 | مؤسسات رأس المال | مصدر الطاقة (2.8-3.3 فولت) | | |||
| 6 | الـ IOVCC | إمدادات الطاقة الإدخالية/الإخراجية (1.8-3.3 فولت) | | |||
| 7 | الـ TE | إنتاج تأثير التمزق | مفتوحة | |||
| 8 | CS | دبوس تحديد الرقاقة، ضعيف النشاط | | |||
| 9 | RS | إظهار البيانات / اختيار الأوامرDCX= 1 : إظهار البيانات أو المعلمات. DCX = ۰ ۰: مؤشر السجل / الأمر. |
| |||
| 10 | WR/SCK | كتابة تمكين في واجهة MCU.في وضع SPI، هذا دبوس هو sck | | |||
| 11 | RD | تمكين القراءة | الـ GND | |||
| 12 | SDI | دبوس مدخل / مخرج واجهة SPI. | | |||
| 13 | SDO | دبوس خروج واجهة SPI | | |||
| 14 | الـ GND | الأرض | | |||
| 15-30 | D0-D15 | إدخال مزامنة أفقية | الـ GND | |||
| 31 | إعادة تعيين | هذه الإشارة سوف إعادة تعيين الجهاز ويجب أن تطبق لتبدأ بشكل صحيح رقاقة | | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | يتم استخدام D[ 15:0] | |
| IM0= 1 | IM2=0 | MCU 8 BIT | يتم استخدام D[7:0] | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4خط SPI | CS,RS,SCK.SDI | |
| IM0=0 | IM2= 1 | الاحتياطي | | |||
| 34 | الـ GND | الأرض | | |||
| 35 | TP_INT | TP انقطاع إلى المضيف | مفتوحة | |||
| 36 | TP_SDA | إدخال بيانات TP I2C وإخراجها | مفتوحة | |||
| 37 | TP_SCL | مدخل ساعة TP I2C | مفتوحة | |||
| 38 | TP_RES | إعادة تعيين TP الخارجي، منخفض نشط | مفتوحة | |||
| 39 | TP_VCI | إمدادات الطاقة TP (2.8-3.3V) | مفتوحة | |||
| 40 | الـ GND | الأرض | | |||
