تفاصيل المنتج:
|
| المنتج: | 0.96 بوصة OLED 4 دبوس I2C | القرار: | 96 × 16 بكسل |
|---|---|---|---|
| الهيكل: | COG + PCB | واجهة: | واجهة I2C |
| سائق IC: | SSD1306 أو ما يعادلها | شاشة لمسة: | قابلة للتخصيص |
| اتجاه الرؤية: | كل زوايا الرؤية | مخطط خافت.: | 32.54 × 10 × 2.4 ملم |
| الاتصال: | دبابيس معدنية | الرقم السري: | 4 دبابيس |
| درجة الحرارة التشغيل.: | -40 إلى + 80 ℃ | درجة حرارة التخزين: | -40 إلى + 85 |
| طول الحياة: | 50,000 ساعة بمعدل 60 شمعة/م2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 4Pins OLED Display Module,96x16 OLED Display Module,0.69 بوصة 96x16 OLED Display |
||
SFOM069YZ4-9616WB-01 مواصفات.pdf
0.69" 96x16 OLED، 4 دبوس IIC 0.69 بوصة
SFOM069YZ4-9616WB-01 هو COG الرسومي مع وحدة PCB OLED ، والتي مصنوعة من دقة 96 × 16 بكسل ، وحجم الشمالية 0.69 بوصة. SFOM069YZ4-9616WB-01 مدمج مع SSD1306 IC ؛يدعم واجهة I2C، 1/16 واجب القيادة. وهو يحتوي على مخطط PCB بحجم 32.54 × 10 مم مع ثقوب تركيب على متن الطائرة و 4x1 دبوس معدنية على الوحدة. يحتوي على:
1واجهة الاتصالات المتسلسلة IIC ، الأسلاك البسيطة ، خطوط إشارة 2 فقط ، متصلة بمصدر الطاقة مع خط 4PIN ، سهلة الاستخدام ؛
2لون أبيض، زاوية مشاهدة: أكبر من 160 درجة، متوافق مع Arduino، 51 سلسلة، ESP، STIM32 / 2، رقائق SCR.
3استهلاك طاقة منخفض: 0.05W أثناء التشغيل الطبيعي، فولتاج الدعم: 3.3V DC، درجة حرارة العمل: -40C-80C درجة.

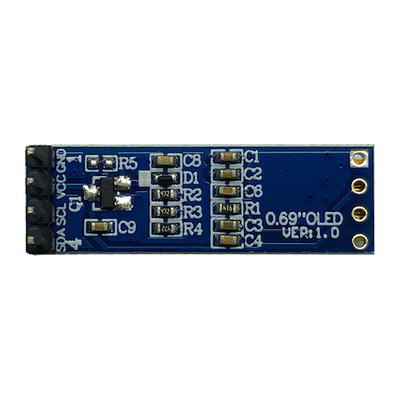

تعريف الدبوس
الدبوس 1، GND، Gound من الدائرة المنطقية هذا هو الدبوس الأرضي.
الدبوس 2، VCC، مصدر الطاقة لOLED، هذا هو الدبوس مصدر التوتر.
الدبوس 3، SCL، مدخل الساعة المتسلسلة SCL
دبوس 4، SDA، مدخلات البيانات المتسلسلة SD
معلومات عن المنتج
| المنتج: | 0.96 بوصة OLED 4 دبوس I2C | القرار: | 96×16 بكسل |
|---|---|---|---|
| الهيكل: | COG + PCB | واجهة: | واجهة I2C |
| مركز التحكم بالشاحنة: | SSD1306 أو ما يعادلها | شاشة لمسة: | قابلة للتخصيص |
| اتجاه المشاهدة: | كل زوايا النظر | الخطوط العريضة: | 32.54 × 10 × 2.4 ملم |
| الاتصال: | الدبابيس المعدنية | رقم الدبوس: | أربعة دبوس |
| درجة الحرارة العملية: | -40°C إلى +80°C | درجة الحرارة: | -40°C إلى +85°C |
| مدة الحياة: | 50،000 ساعة @ 60cd/m2 | الامتثال: | متوافقة مع REACH و RoHS |
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سيتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
0.69" 96x16 OLED، 4 دبوس IIC 0.69 بوصة وحدات OLED رسم المنتج

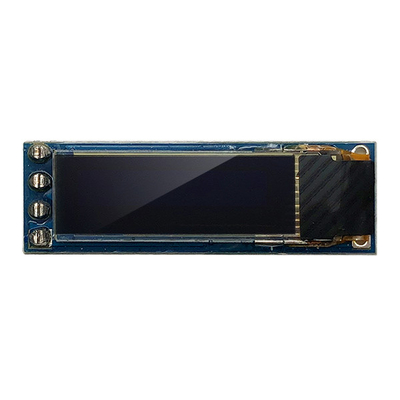

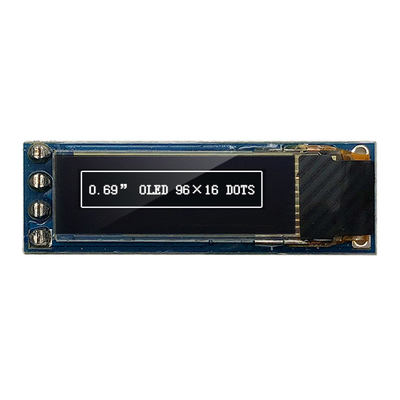

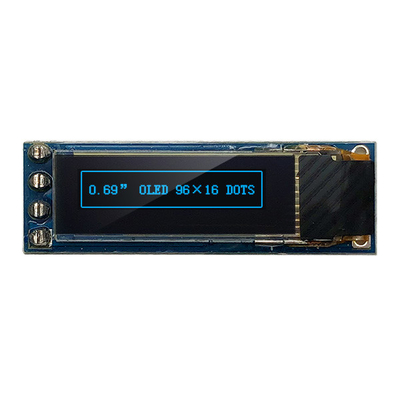

0.69 " 96x16 OLED، 4 دبوس IIC 0.69 بوصة وحدات OLED صورة المنتج
