تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 0.96 بوصة 7 دبابيس | الهيكل: | COG + PCB |
|---|---|---|---|
| القرار: | 128 × 64 بكسل | واجهات: | SPI (I2C اختياري) |
| مشاهدة (الجل): | كل زاوية المشاهدة | الرقم السري: | 7 دبوسات (أربعة دبوسات اختيارية) |
| اللون: | الأبيض والأزرق اختياري | حجم الوحدة: | 27.5 (عرض) × 27.8 (ارتفاع) × 2.7 (عرض) ملم |
| زجاج: | PMOLED (المصفوفة السلبية OLED) | جهاز التحكم: | SSD1306 أو ما يعادلها |
| إمدادات الطاقة: | 3 فولت/5 فولت | -أعمل مؤقتًا: | -40 إلى + 85 |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED I2C 0.96 بوصة,شاشة OLED مقاس 0.96 بوصة SPI,7 دبابيس OLED 0.96 بوصة |
||
7 دبوس 0.96 بوصة OLED وحدة العرض SPI I2C 3V بيضاء PMOLED مع SSD1306 سائق IC
12864 OLED، 0.96 "SPI 7 Pin، SSD1306 شاشة OLED (COG+PCB)
النموذج SFOM096YZ7-12864WB-01 هو امتداد لـ SF-OS096YZ7-12864WB-01 مع لوحة PCB على الوحدة. يقيس 0.96 بوصة على الشمال ويتكون من 128x64 بكسل.هذا لوحة PCB مع أربع ثقوب التثبيت هو وسيلة سهلة للعملاء لتثبيت وحدات لتطبيقاتهم. تتضمن وحدة SFOM096YZ7-12864WB-01 SSD1306 IC المدمجة ؛ دعم واجهة SPI ذات 4 أسلاك ؛ واجهة I2C الاختيارية ، دورة عمل المحرك 1/64 ، وحدة التغذية المنطقية هي 3.3V ~ 5V ، مستوى I / O هو 5V إلى 3V ،مع دائرة تحويليظهر 50٪ من تيار لوحة التحقق هو 80mA @ 3.3VDD (عادة). يتم توصيل الوحدة بـ 7 دبوسات اتصال ، ويتم توصيل 4 دبوسات اتصال اختياريًا.
هذه الوحدة OLED مناسبة لتطبيقات المنازل الذكية والمعدات الطبية والتحكم الذكي والأجهزة ، وما إلى ذلك ويمكن أن تعمل في درجات الحرارة من -40 درجة مئوية إلى + 85 درجة مئوية.
الخصائص
1. هذا الشاشة OLED صغيرة 0.96 بوصة لديها دقة 128X64 وSSD1306 شريحة.
2. هذه الوحدة العرضية OLED 0.96 بوصة لديها استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w.
3هذه الشاشة الميكرو OLED 0.96 بوصة لديها أربعة ثقوب تركيب لسهولة التثبيت،
4هذا المنتج OLED 12864 0.96 بوصة مصمم لنوع SPI، IIC اختياري.
5هذا المنتج OLED 7pin 0.96 بوصة يدعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51، سلسلة msp430، stm32/2 CSR IC، الخ
6فولتاج إمدادات الطاقة من هذا SPI 0.96 بوصة منتج OLED هو DC 3V-5V.
7. هذه وحدة عرض OLED 0.96 بوصة هو مدمج السائق IC. يمكن أن تتواصل مع 2C / IIC واجهة تحتاج فقط 2 منفذات إدخال / خروج
8هذا المنتج OLED 0.96 بوصة 128x64 متوافق مع MMDVM، Pi-Star، وهو متوافق مع Raspberry pi.
9. هذا المنتج 12864 SPI OLED 0.96 بوصة هو تصميم ذاتية مضيئة، فإنه لا يحتاج إلى الضوء الخلفي، والعرض يمكن أن ذاتية مضيئة؛ لديها تباين عالية، النقاط الساطعة والواضحة، حتى الخطوط الصغيرة قابلة للقراءة تماما.
10. الشاشة OLED 0.96 بوصة ليست هناك خطوط مضمنة داخل وحدة التحكم OLED، يمكن للمستخدم إنشاء الخطوط من خلال برنامج توليد الخطوط.
مواصفات المنتج
| المنتج: | 0.96 بوصة شاشة OLED 7 دبوس |
| القرار: | 128×64 بكسل |
| الهيكل: | COG + PCB |
| الواجهات: | SPI (I2C اختياري) |
| رقم الدبوس: | 7 دبوس |
| حجم الوحدة: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| جهاز التحكم: | SSD1306 أو ما يعادلها |
| مشاهدة (أجل): | كل زوايا النظر |
| اللون: | الأبيض والأزرق اختيار |
| زجاج: | PMOLED (المصفوفة السلبية OLED) |
| إمدادات الطاقة: | 3 فولت / 5 فولت |
| نسبة التباين: | 2000: 1 (تباين الغرفة المظلمة) |
| فترة التشغيل: | -40°C إلى +85°C |
| الامتثال: | متوافقة مع REACH و RoHS |
12864 OLED ، 0.96 "SPI 7 Pin ، SSD1306 شاشة OLED (COG + PCB)الرسم

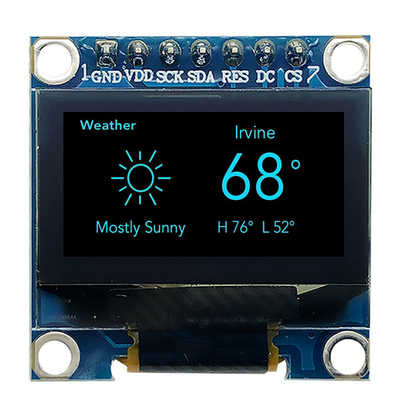

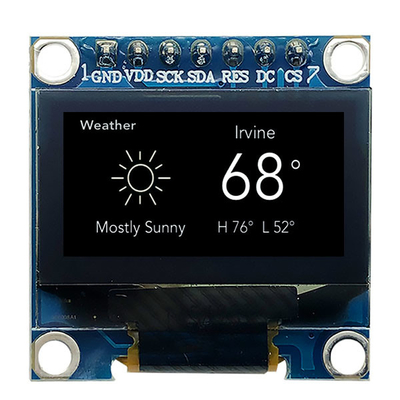

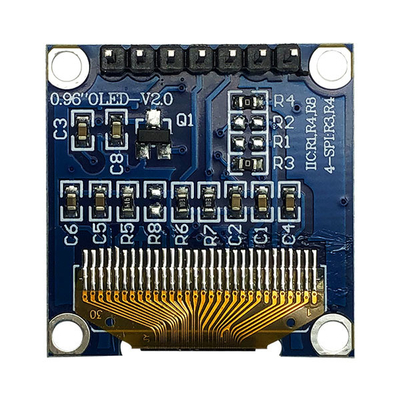

12864 OLED، 0.96 "SPI 7 Pin، SSD1306 شاشة OLED (COG+PCB) صورة المنتج
