تفاصيل المنتج:
|
| المنتج: | شاشة OLED SPI مقاس 1.3 بوصة و7 دبابيس | القرار: | الرسومات 128x64 |
|---|---|---|---|
| واجهات: | SPI | مشاهدة (الجل): | كل زاوية المشاهدة |
| الرقم السري: | 7 دبابيس | اللون: | الأبيض الأزرق اختياري |
| حجم الوحدة: | 35.5 (عرض) × 33.6 (ارتفاع) × 2.6 (عرض) (مم) | زجاج: | PMOLED (المصفوفة السلبية OLED) |
| جهاز التحكم: | SH1106 أو ما يعادله | -أعمل مؤقتًا: | -40 إلى + 85 |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض SPI OLED 1.3 بوصة,شاشة OLED ذات 7 سنون 1.3 بوصة,SH1106 1.3 بوصة OLED i2c |
||
SFOM130YZ7-12864WB-01 مواصفات.pdf
1.3 بوصة OLED، SPI OLED عرض وصف
نموذج SFOM130YZ7-12864WB-01 هو عنصر التمديد لـ SF-OS130YZ-12864WB-01 الذي يحتوي على لوحة PCB على الوحدة. يبلغ حجم الشاشة 1.3 بوصة ، مصنوع من 128x64 بكسل.هذا لوحة PCB مع أربع ثقوب التثبيت هو طريقة سهلة للعملاء لتثبيت وحدات على تطبيقاتهم. تم بناء وحدة SFOM130YZ7-12864WB-01 مع SH1106 IC ؛ يدعم واجهة SPI ذات 4 أسلاك ؛ واجهة I2C اختيارية ، واجب القيادة 1/64 ، فولت التغذية للمنطق من 3.3V ~ 5V ،مستوى الإدخال/الإخراج من 5 فولت إلى 3 فولت مع دائرة تحويل، العرض مع 50٪ تشيك بورد التيار هو 80mA @ 3.3VDD (القيمة النموذجية). اتصال الوحدة هو 7 دبوس الرأس، اختياري 4 دبوس اتصال دبوس الرأس.
هذه الوحدة OLED مناسبة لتطبيق المنزل الذكي ، والأجهزة الطبية ، والتحكم الذكي ، والقياس ، وما إلى ذلك يمكن أن تعمل في درجات الحرارة من -40 °C إلى + 85 °C ؛
1شاشة OLED صغيرة 1.3 بوصة بدقة 128 × 64 وشركة شريحة SH1106
2استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w
3أربع ثقوب تركيب لسهولة التثبيت
4نوع الواجهة: SPI (يمكن تغييرها إلى IIC)
5دعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51، سلسلة msp430، stm32/2 CSR IC، ETC
6. تشغيل الكهرباء: DC 3V - 5V
الخصائص
| المنتج: | 1.3 بوصة SPI OLED 7 دبوس | القرار: | رسومات 128x64 |
|---|---|---|---|
| الواجهات: | 4 SPI سلكي (I2C اختياري) | مشاهدة (أجل): | كل زاوية الرؤية |
| رقم الدبوس: | 7 دبوسات (أربعة دبوسات اختيارية) | اللون: | الأبيض الأزرق اختياري |
| حجم الوحدة: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | زجاج: | مكسور |
| جهاز التحكم: | SH1106 أو ما يعادلها | فترة التشغيل: | -40°C إلى +85°C |
| نسبة التباين: | 2000: 1 (تباين الغرفة المظلمة) | الامتثال: | متوافقة مع REACH و RoHS |
1.3 بوصة OLED، SPI OLED عرض الرسم

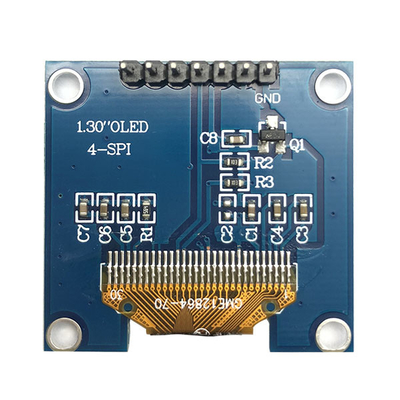

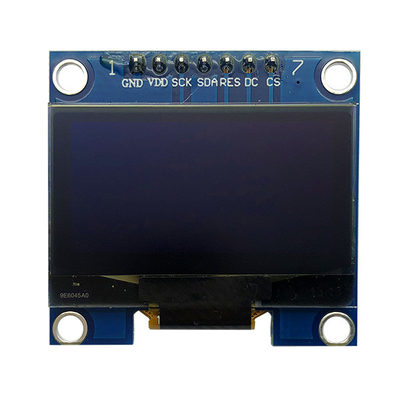

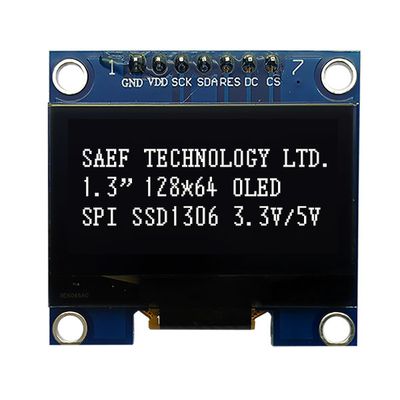

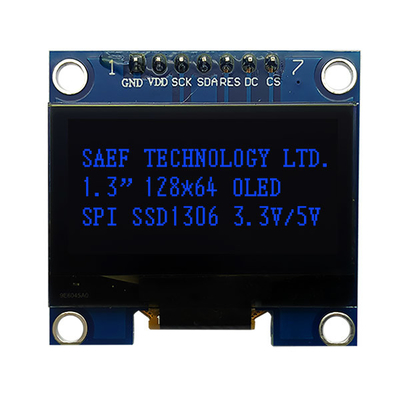

1.3 بوصة OLED، SPI OLED عرض صورة المنتج الحقيقي
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سيتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
