تفاصيل المنتج:
|
| منتج: | شاشة إل سي دي QVGA RGB TFT مقاس 3.5 بوصة | القرار: | 320 × 240 نقطة |
|---|---|---|---|
| شاشة اللمس: | مع شاشة تعمل باللمس PCAP | غطي العدسة: | قابلة للتخصيص |
| اتجاه الرؤية: | 06:00 | واجهة: | واجهة RGB |
| مخطط خافت.: | 76.9x63.9x4.65 ملم | الرقم السري: | 54 دبابيس |
| الاتصال: | التشغيل | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| إضاءة السطح: | 320 قرص / م 2 (يمكن تخصيصها) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة QVGA PCAP TFT,شاشة عرض PCAP TFT مقاس 3.5 بوصة 320x240,3.5 شاشة TFT |
||
TFT 3.5 " بوصة QVGA 320x240 منظار RGB LCD مع PCAP شاشة لمس سعة HX8238 54 دبوس
تكنولوجيا SAEF SF-TO350M-8840A-CT هي خلية LCD 3.5 بوصة مع ترانزستورات فيلم رقيقة كعناصر نشطة وتحتوي على بكسلات. يتكون هذا الطراز من 3.5 واحد (4:3) انش النوع التنفيذي اللوحة الرئيسية TN-LCD. دقة اللوحة هي 320 ((RGB) x 240 بكسل ويمكن عرض ما يصل إلى 16.7M لون.
SF-TO350M-8840A-CT مع شاشة لمس PCAP OCA المرفقة ، PCAP هي بنية G + G. يدعم SF-TO350M-8840A-CT واجهة RGB في حين أن الشاشة اللمسية هي واجهة IIC.
يتم استخدام وحدة LCD SF-TO350M-8840A-CT TFT على نطاق واسع في الصندوق الأسود ، والأجهزة الذكية ، و POS المحمولة ، وقارئ النقود ، الهاتف المحمول GPS ، آلة طلب الطعام المحمولة ، محللات الإشارات ،معدات المختبر العلوية، نظام الأمن، الأتمتة المنزلية، مشغل الصوت المصغر، مراقبة الطفل، وأجهزة اليد الأخرى، الخ
| المنتج: | 3.5 " QVGA RGB TFT LCD | القرار: | 320×240 نقطة |
|---|---|---|---|
| شاشة لمسة: | مع شاشة لمس PCAP | عدسة الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | الساعة السادسة | واجهة: | واجهة RGB |
| الخطوط العريضة: | 76.9x63.9x4.65 ملم | رقم الدبوس: | 54 دبوس |
| الاتصال: | التشغيل | درجة الحرارة العملية: | -20°C إلى +70°C |
| ضوء السطح: | 320Cd/m2 | الامتثال: | متوافقة مع REACH و RoHS |
3.5" RGB TFT، QVGA 3.5 بوصة LCD Dالتجديف
تعريف دبوس الواجهة
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED-K1 | أنا | الكاثود LED |
| 2 | LED-K2 | أنا | الكاثود LED توصيل إلى LED-K1 |
| 3 | LED-A1 | أنا | الـ LED Anode |
| 4 | LED-A2 | أنا | ربط الـ LED Anode بـ LED-A1 |
| 5-7 | NC | - | لا علاقة |
| 8 | / إعادة تعيين | أنا | أعد تعيين العقدة |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | الـ SCL | أنا | إشارة ساعة SPI |
| 11 | SDI | أنا | دبوس مدخل واجهة SPI |
| 12 | B0 | أنا | إشارة البيانات الزرقاء (LSB) |
| 13-19 | B1-7 | أنا | إشارة البيانات الزرقاء |
| 20 | G0 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21-27 | G1-7 | أنا | إشارة البيانات الخضراء |
| 28 | R0 | أنا | إشارة البيانات الحمراء (LSB) |
| 29-35 | R1-7 | أنا | إشارة بيانات حمراء |
| 36 | HSYNC | أنا | إشارة مزامنة أفقية |
| 37 | VSYNC | أنا | إشارة المزامنة العمودية |
| 38 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 39-40 | NC | - | لا علاقة |
| 41 | VDD | أنا | مصدر الطاقة +2.8 فولت |
| 42 | VDDIO | أنا | 1مصدر الطاقة:.8V~2.8V |
| 43 | يو يو | أنا | دبوس لوحة اللمس |
| 44 | XL | أنا | |
| 45 | يو دي | أنا | |
| 46 | XR | أنا | |
| 47-51 | NC | - | ليس اتصال |
| 52 | إمكاني | أنا | إدخال البيانات تمكين التحكم |
| 53-54 | الـ GND | أنا | أرضية الطاقة |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |

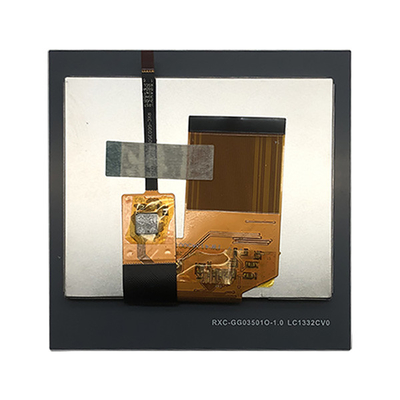

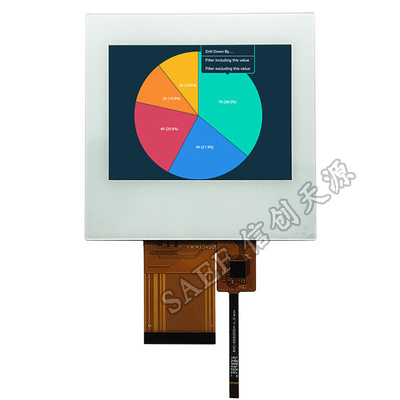

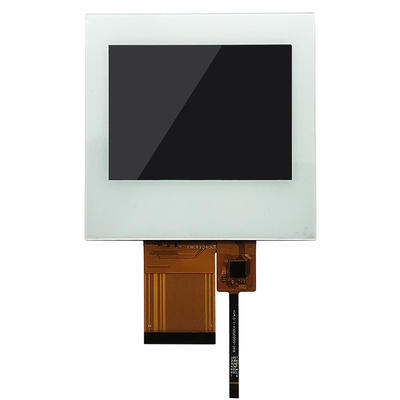

3.5" RGB TFT، QVGA 3.5 بوصة LCDالصورة الحقيقية للمنتج
