تفاصيل المنتج:
|
| المنتج: | شاشة لمس TFT مقاس 3.4 بوصة | القرار: | 800x800 بكسل |
|---|---|---|---|
| شاشة لمسة: | مع CTP | اتجاه الرؤية: | اي بي اس (80/80/80/80) |
| سائق IC: | Ili9881c أو ما يعادله | الرقم السري: | 39 |
| حجم المخطط التفصيلي: | 99.0 × 96.6 × 3.98 (مم) | المنطقة النشطة: | 87.6 × 87.6 (مم) |
| الاتصال: | ZIF | إضاءة السطح: | 350 شمعة/م2 (نيت) |
| واجهة: | MIPI 3 لين | عمر LED: | 40000 ساعة |
| برنامج تشغيل CTP IC:: | HX8526-E30 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض PCAP TFT بحجم 800 × 800,وشاشة PCAP TFT مقاس 3.4 بوصة,وشاشة تعمل باللمس بالسعة Mipi |
||
حول هذا البند SF-TO340B-8978A-CT
قم بتعزيز جهازك مع شاشة PCAP TFT المستديرة ذات الحد الأقصى بـ 3.4 بوصةهذا الشاشة توفر بصريات واضحة جداً ومصممة لدمج سلس في تطبيقات مختلفةمن الالكترونيات الاستهلاكية الى الحلول الصناعية.
الخصائص الرئيسية:
التطبيقات:شاشة PCAP TFT المستديرة من 3.4 بوصة مثالية ل:
لماذا تختار شاشة العرض المستديرة التي تبلغ 3.4 بوصة؟
شاشة PCAP TFT لدينا تجمع بين التصور عالي الجودة مع تكنولوجيا اللمس المتطورةمما يجعلها الخيار المثالي للمطورين والمصنعين الذين يسعون لإنشاء منتجات جميلة وظيفية.
المواصفات:
قم بتعزيز تصميم منتجك باستخدام شاشة PCAP TFT LCD المستديرة 3.4 بوصة. اطلب الآن للاستمتاع بالمزيج المثالي من الأسلوب والأداء والتكنولوجيا المتقدمة لمشروعك التالي!
مواصفات المنتج
| السمة | المواصفات |
| الحجم | 3.4 بوصة |
| القرار | 800 ((RGB) × 800 |
| نوع التقنية | a-Si |
| تكوين البكسلات | الشريط الرأسي |
| مساحة البكسل | 109.5*1095 |
| وضع العرض | أسعار الأوراق المالية |
| معالجة السطح | HC |
| اتجاه الرؤية | مجاناً |
| الوحدة (W × H × D) (ملم) مع CTP | 99.0 × 96.6 × 398 |
| المنطقة النشطة ((ملم) | 87.6*876 |
| مع / بدون TSP | مع CTP |
| نوع الاتصال المتطابق | FPC |
| أرقام LED | 8 مصابيح LED |
| CTP صلابة سطح | ≥7H |
| الوزن (غ) | TBD |
| واجهة | MIPI 3 مسار |
| عمق اللون | 16.7M |
| وحدة التحكم بالشاشة | ILI9881C |
| مركز التحكم في CTP | HX8526-E30 |
| واجهة CTP | IIC |
رسم المخطط
تعريف دبوس الواجهة
|
الدبوس لا، لا، لا |
الرمز | إدخال/خروج | الوظيفة |
| 1 | الـ GND | الـ GND | أرضية الطاقة |
| 2 | LEDA | (ب) |
الـ LED Anode |
| 3 | LEDA | (ب) | |
| 4 | LEDK | (ب) | الكاثود LED |
| 5 | LEDK | (ب) | |
| 6 | الـ GND | الـ GND | أرضية الطاقة |
| 7 | VDD ((-5V) | (ب) |
مدخل 5 فولت |
| 8 | VDD ((-5V) | (ب) | |
| 9 | الـ GND | الـ GND | أرضية الطاقة |
| 10 | VDD ((+5V) | (ب) |
مدخل +5 فولت |
| 11 | VDD ((+5V) | (ب) | |
| 12 | الـ GND | الـ GND | أرضية الطاقة |
| 13 | الـ IOVCC | (ب) | إمدادات الطاقة 1.8 فولت |
| 14 | الـ IOVCC | (ب) | |
| 15 | الـ GND | الـ GND | أرضية الطاقة |
| 16 | إعادة تعيين | أنا | دبوس إعادة ضبط عالمي |
| 17 | الـ GND | الـ GND | أرضية الطاقة |
| 18 | الـ TE | أنا | إنتاج تأثير تمزيق |
| 19 | الـ GND | الـ GND | أرضية الطاقة |
| 20 | NC | ن |
لا يوجد اتصال |
| 21 | NC | ن | لا يوجد اتصال |
| 22 | NC | ن | لا يوجد اتصال |
| 23 | الـ GND | الـ GND | أرضية الطاقة |
| 24 | LAN2_P | أنا | مسار MIPI 2+ |
| 25 | NC | ن | لا يوجد اتصال |
| 26 | LAN2_N | أنا | مسار MIPI 2 |
| 27 | الـ GND | الـ GND | أرضية الطاقة |
| 28 | CLK_P | أنا | ساعة MIPI + |
| 29 | NC | ن | لا يوجد اتصال |
| 30 | CLK_N | أنا | ساعة IMIPI - |
| 31 | الـ GND | الـ GND | أرضية الطاقة |
| 32 | LAN1_P | أنا | مسار 1+ |
| 33 | NC | ن | لا يوجد اتصال |
| 34 | LAN1_N | أنا | مسار MIPI 1 |
| 35 | الـ GND | الـ GND | أرضية الطاقة |
| 36 | LAN0_P | أنا | مسار MIPI 0+ |
| 37 | NC | ن | لا يوجد اتصال |
| 38 | LAN0_N | أنا | مسار MIPI 0- |
| 39 | الـ GND | الـ GND | أرضية الطاقة |
تعريف دبوس واجهة CTP
| الدبوس | الاسم |
| 1 | VCCA ((2.8 فولت) |
| 2 | VCCD ((1.8 فولت) |
| 3 | الـ SCL |
| 4 | الـ SDA |
| 5 | الـ GND |
| 6 | الـ GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
الدرجات القصوى المطلقة
| البند | الرمز | MIN | ماكس | الوحدة |
| تشغيل الكهرباء | الـ IOVCC | -صفر3 | 3.3 | V |
| تشغيل الكهرباء | VDD ((+5V) | -صفر3 | 6.5 | |
| تشغيل الكهرباء | VDD ((-5V) | -ستة5 | 0.3 | |
| فولتاج إمدادات المنطق | VCCIO | -صفر3 | 3.3 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة المطلقة | آه | ... | ≤70 | غرام/م3 |
الخصائص الكهربائية
| البند | الرمز | MIN | النوع | ماكس | الوحدة | |
| تشغيل الكهرباء | الـ IOVCC | 1.75 | 1.8 | 3.3 | V | |
| تشغيل الكهرباء | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| تشغيل الكهرباء | VDD ((-5V) | -6 | -خمسة0 | -أربعة5 | ||
|
المدخلات الإشارة الجهد |
مستوى عال | فيروس نقص المناعة | 0.7*IOVCC | - | الـ IOVCC | V |
| مستوى منخفض | VIL | 0 | - | 0.3*IOVCC | V | |
مواصفات الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | ملاحظة |
| التيار الأمامي | إذا | 18 | 20 | 22 | mA | 1 LED |
| الجهد الأمامي | VF | - | 12.8 | - | V | BLH-BLL |
| استهلاك طاقة الضوء الخلفي | WBL | - | 512 | - | mW | 8 مصابيح LED |
| عمر التشغيل | - | - | 30,000 | - | الساعات | لكل مصباح LED |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
|
زوايا النظر |
θT |
سي آر 10 |
70 | 80 | ... |
الدرجة |
|
| θB | 70 | 80 | ... | ||||
| θL | 70 | 80 | ... | ||||
| θR | 70 | 80 | ... | ||||
| نسبة التباين | CR | θ=0o | 600 | 800 | ... | ||
|
وقت الاستجابة |
طن | 25 درجة مئوية |
... |
25 |
35 |
ms |
|
| (توف) | |||||||
| التوحيد | يو | 75 | 80 | ... | % | ||
| NTSC | 65 | 70 | ... | % | |||
| الضوء | (ل) | 280 | 350 | ... | cd/m2 | ||

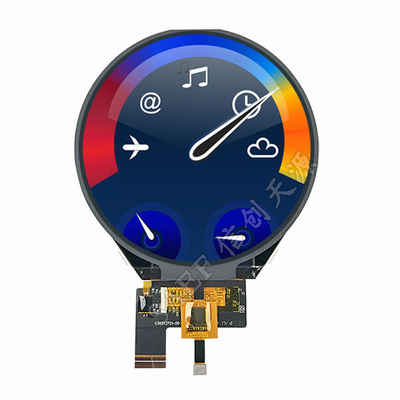

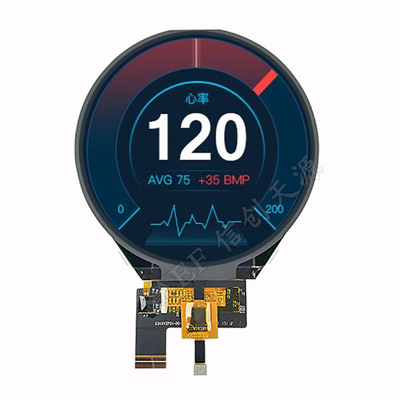

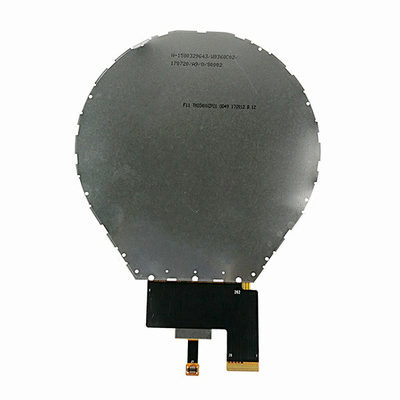

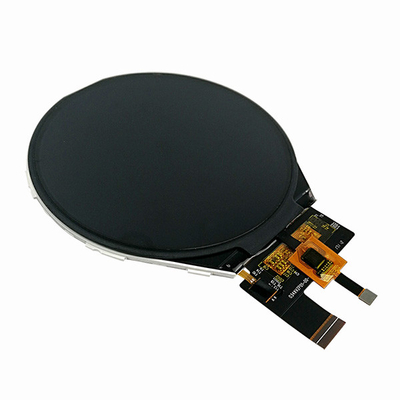

صورة المنتج
