تفاصيل المنتج:
|
| الكلمات الرئيسية: | وحدة لمس TFT LCD مقاس 7 بوصات | شاشة اللمس: | PCAP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024 × 600 | أبعاد الغطاء الزجاجي: | اختياري للتخصيص |
| واجهة Lcm: | واجهة RGB | إضاءة السطح: | 200 شمعة/م2 |
| عمر LED: | 40000 ساعة | دبابيس: | 50 دبابيس |
| اتجاه الرؤية: | مجاني(80/80/80/80) | واجهة CTP: | I2C |
| درجة الحرارة التشغيل.: | –20 إلى +70 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1024x600 شاشة 7 بوصة TFT تعمل باللمس,شاشة لمس IPS 7 بوصة TFT,لوحة لمس TFT PCAP |
||
7 بوصة TFT LCD Touch Module IPS زاوية مشاهدة كاملة 1024x600 نقطة مع واجهة RGB مع PCAP

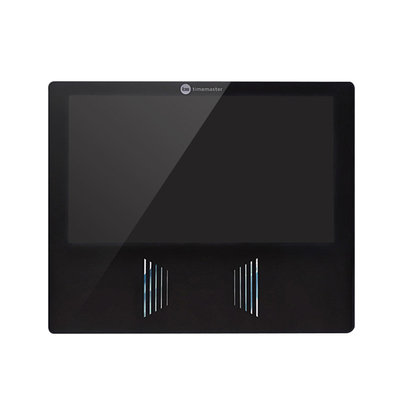

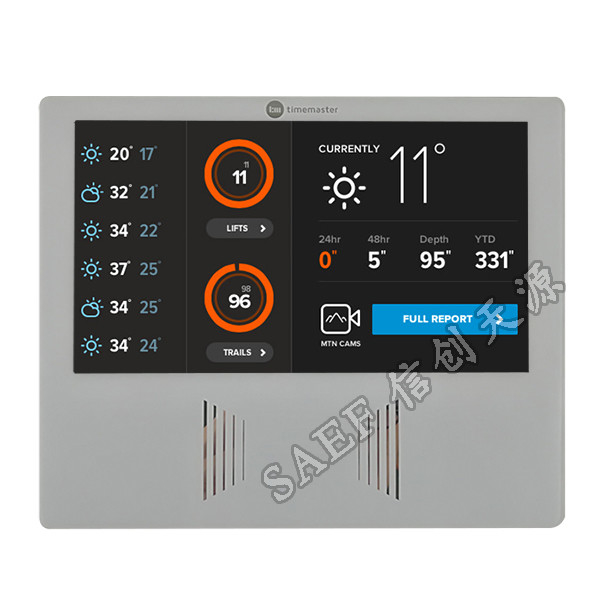

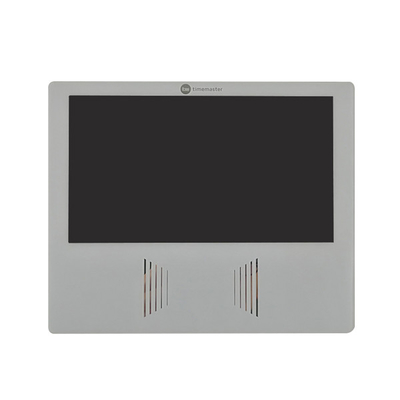

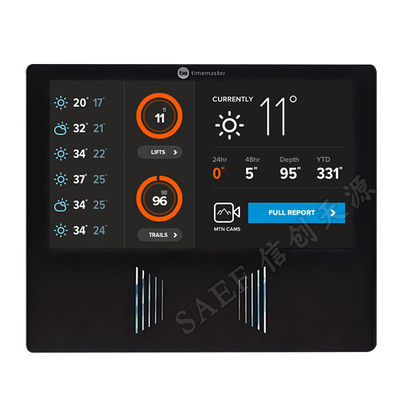

تكنولوجيا SAEF SF-TC700B-8619A-CT3/CT4 هو شاشة LCD TFT ذات زاوية مشاهدة كاملة من نوع IPS مقاس 7 بوصات بدقة QVGA 1024x600 بكسل.كل من اللون الأسود واللون الأبيض غطاء الزجاج المتوفرة.

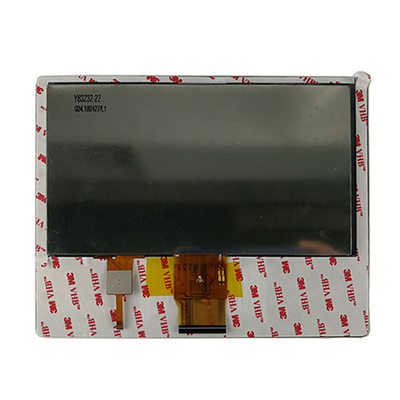

هذه الوحدة LCD لها مقاس 182.5*151*5.38 ملم ، وحجم AA من 154.21x85.92 ملم. هذه 7 " TFT LCD مع PCAP ((شاشة لمس سعة). SF-TC700B-8619A-CT3 مع زجاج الغطاء الأبيض ،و SF-TC700B-8619A-CT4 مع الزجاج الغطاء الأسود. واجهة LCM مع واجهة RGB ، 50 دبوس. واجهة CTP هي I2C. SF-TC700B-8619A-CT3 / CT4 مع 320cd / m2 (nits)يمكن أن تعمل وحدة العرض LCD هذه في درجات الحرارة من 20°C إلى +70°C.
| الكلمات الرئيسية: | 7 بوصة TFT LCD Touch Module | شاشة لمسة: | PCAP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024×600 | مقاس الزجاج الغطاء: | اختياري للتخصيص |
| واجهة LCM: | واجهة RGB | ضوء السطح: | 200 Cd/m2 |
| مدة حياة LED: | 40000 ساعة | الدبابيس: | 50 رقم تعريف |
| اتجاه المشاهدة: | مجاناً ((80/80/80/80) | واجهة CTP: | I2C |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
7 بوصة TFT LCD Touch Module رسم
واجهة CTP
البين1، GND
دبوس 2، SDA 1.8 فولت
دبوس 3، SCL 1.8 فولت
(بين 4) ، (في سي سي) 2.8 فولت
دبوس 5، INT 1.8 فولت
الدبوس 6، RST 1.8 فولت
| رقم التعريف | الرمز | تعريف |
| 1 | LED+ | طاقة الإضاءة الخلفية LED (الأنود) |
| 2 | LED+ | طاقة الإضاءة الخلفية LED (الأنود) |
| 3 | مصباح LED | طاقة الإضاءة الخلفية LED (الكاثود) |
| 4 | مصباح LED | طاقة الإضاءة الخلفية LED (الكاثود) |
| 5 | الـ GND | الأرض ((0V) |
| 6 | VCOM | فولتاج إمدادات إلى الأقطاب الكهربائية المشتركة للوحة TFT |
| 7 | DVDD | طاقة الدوائر الرقمية والأنغالوجية |
| 8 | الوضع | وضع DE/SYNC يتم تحديده. |
| 9 | DE | إدخال البيانات تمكين وضع TTL. |
| 10 | VS | مدخل مزامنة عمودية |
| 11 | HS | مدخل مزامنة أفقية |
| 12~19 | B7~B0 | البيانات الزرقاء |
| 20 ~ 27 | G7~G0 | البيانات الخضراء |
| 28 ~ 35 | R7~R0 | بيانات حمراء |
| 36 | الـ GND | الأرض ((0V) |
| 37 | DCLK | مدخل ساعة RGB مواز |
| 38 | الـ GND | الأرض ((0V) |
| 39 | ال/ر | اختيار اليسار / اليمين |
| 40 | U/D | إعدادات مسح Gate Driver Up/down |
| 41 | VGH | البوابة على الجهد |
| 42 | VGL | البوابة OFF الجهد |
| 43 | AVDD | طاقة الدوائر التناظرية |
| 44 | إعادة تعيين | الاحتياطي العالمي |
| 45 | NC | لا يوجد اتصال |
| 46 | VCOM | فولتاج إمدادات إلى الأقطاب الكهربائية المشتركة للوحة TFT |
| 47 | DITHB | قم بتشغيل وظيفة التخفيف / تعطيل |
| 48 | الـ GND | الأرض ((0V) |
| 49 | NC | لا يوجد اتصال |
| 50 | NC | لا يوجد اتصال |
| البند | الرمز | MIN | النوع | ماكس | الوحدة | الاختبار
الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 9.3 | 9.6 | 9.9 | V | إذا = 160 mA | |
| تيار التوريد | إذا | | 160 | | mA | | |
| الجهد العكسي | Vr | | | 5 | V | | |
| تبديد الطاقة | Pd | | 1536 | | mW | | |
| كثافة الضوء لـ LCM |
|
300 | 320 | 350 | Cd/m2 | إذا = 160mA | |
| التوحيد لـ LCM | | 80 | | | % | إذا = 160 mA | |
| لون الضوء الخلفي | الأبيض | ||||||
| البند | الحالة | الوقت (ساعات) | التقييم |
| درجة حرارة عالية | 80 درجة مئوية | 120 |
لا يوجد أي تشوهات في الوظائف والظهور |
| درجة حرارة عالية | 70 درجة مئوية | 120 | |
| تخزين منخفض الحرارة | -30 درجة مئوية | 120 | |
| الحرارة المنخفضة | -20 درجة مئوية | 120 | |
| الرطوبة | 60°C/ 90%RH | 120 | |
| درجة حرارة الصدمة الحرارية | -20 درجة مئوية ¬ 25 درجة مئوية ® 70 درجة مئوية
(0.5 ساعة ¬ 5 دقائق ® 0.5 ساعة) |
10 دورات |
