تفاصيل المنتج:
|
| المنتج: | 1شاشة LCD TFT 22 بوصة | شاشة لمسة: | بدون شاشة لمسة ((يمكن تخصيصها) |
|---|---|---|---|
| القرار: | 240×204 | اتجاه الرؤية: | زاوية عرض كاملة IPS (80/80/80/80) |
| سائق IC: | ST7789V | الرقم السري: | 14 دبابيس |
| الاتصال: | نوع موصل FPC | إضاءة السطح: | 300 cd/m2 (نيت) |
| واجهة: | SPI | عمر LED: | 40000 ساعة |
| إبراز: | شاشة عرض LCD دائرية IPS,شاشة عرض LCD دائرية 240 × 204,شاشة عرض LCD مستديرة من OEM |
||
SF-TC122B-8807A1-N المواصفات 2023-09-10.pdf
1.22 بوصة مستديرة دائرية شاشة شاشة LCD TFT 240x204 نقاط IPS زاوية مشاهدة كاملة مقدمة المنتج
تكنولوجيا SAEF SF-TC122B-8807A1-N هو شاشة LCD TFT من نوع IPS ذات حجم قطري 1.22 ′′ شكل مستدير بدقة 240 × 204 بكسل.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 1.22 ′′ TFT
2دقة: 240×204
3زاوية الرؤية: جميعها
4أبعاد المخطط: 33.66x33.02x1.5 ملم
5لوحة تحكم LCD: ST7789V
6نوع واجهة LCD: SPI
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: بدون شاشة لمسة ((يمكن تخصيصها)
| المنتج: | 1.22 بوصة شاشة TFT LCD | شاشة لمسة: | بدون شاشة لمسة ((يمكن تخصيصها) |
|---|---|---|---|
| القرار: | 240×204 | اتجاه المشاهدة: | IPS زاوية مشاهدة كاملة ((80/80/80/80) |
| مركز التحكم بالشاحنة: | ST7789V | رقم الدبوس: | 14 دبوس |
| الاتصال: | نوع رابط FPC | ضوء السطح: | 300 Cd/m2 (نيتس) |
| واجهة: | SPI | مدة حياة LED: | 40000 ساعة |
1.22 بوصة مستديرة دائرية شاشة شاشة LCD TFT 240x204 نقاط IPS رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDK2 | أوه | الكاثود LED |
| 2 | LEDK1 | أوه | الكاثود LED |
| 3 | LEDA | أوه | الـ LED Anode |
| 4 | الـ GND | أنا | الأرض |
| 5 | إف إم إم إمارك | أنا | تمزيق تأثير الدبوس الخارجي لمزامنة MCU إلى إطار الكتابة، تم تنشيطه بواسطة أمر S / W. |
| 6 | SDI | أنا | عرض إشارة إدخال البيانات |
| 7 | SCLK | أنا | في الواجهة المتسلسلة، يستخدم هذا كSCL. |
| 8 | RS | أنا | سجل إشارة تحديد |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 11 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 12 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 13 | الـ GND | أنا | الأرض |
| 14 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 3.0-3.6 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=3.3V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 3.0 | 3.3 | 3.6 | V | - |
| تيار التوريد | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| تيار تسرب المدخل | IIL | - | TBD | - | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | - | 3.2 | V | إذا = 40mA | - | |
| تيار التوريد | إذا | - | 40 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 128 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 150 | - | Cd/m2 | إذا = 40mA | - |
| التوحيد لـ LCM | - | 70 | 75 | - | % | إذا = 40mA | - |
| لون الضوء الخلفي | الأبيض | ||||||

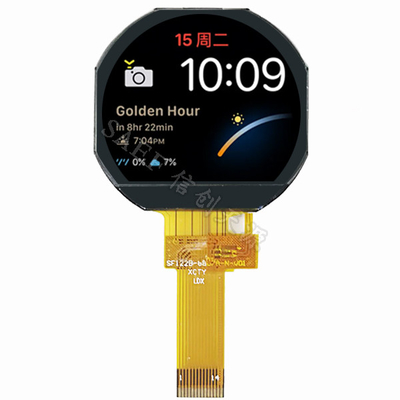

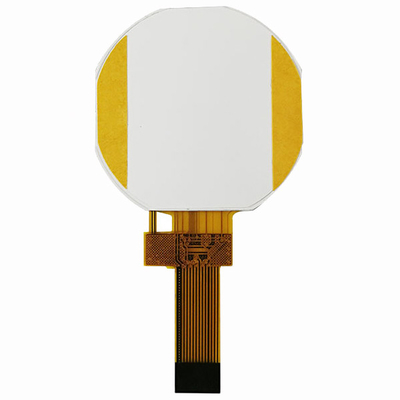

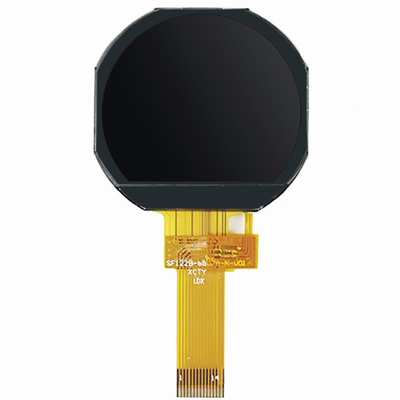

1.22 بوصة شاشة LCD دائرية دائرية شاشة TFT 240x204 نقاط IPS صورة المنتج
