تفاصيل المنتج:
|
| المنتج: | شاشة أوليد مقاس 1.54 بوصة | القرار: | دقة 128x64 نقطة |
|---|---|---|---|
| وضع العرض: | عرض المصفوفة السلبية | واجهة: | I2C / إيك |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 42.88 (طول) × 38.04 (عرض) × 3.1 (عرض) |
| المنطقة النشطة: | 35.04 ((L) × 17.51 ((W) | مساحة وحدة الصورة: | 0.274 × 0.274 |
| طريقة القيادة: | 1/64 دورة العمل | درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | دائرة السائق: | CH1116G أو ما يعادله |
| الرقم السري: | 4 دبابيس رأس | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED 128X64,شاشة OLED CH1116,1شاشة OLED بقيمة 54 بوصة,CH1116 OLED Display,1.54-Inch OLED Display |
||
تحديث مشاريعك مع لدينا 1.54 بوصة شاشة OLED منSFOM154JY4-12864WB-02، مع تشكيل عالي الدقة 128x64 بكسل. هذه شاشة OLED متعددة الاستخدامات مجهزة بواجهة I2C ومزودة بدفعة CH1116 الموثوق بها ،مما يجعلها الخيار المثالي لتطبيقات مختلفة من الالكترونيات DIY إلى الأجهزة المهنية.
الخصائص الرئيسية:
تطبيقات متعددة الأبعاد:
مثالية لمجموعة متنوعة من الاستخدامات، بما في ذلك الأجهزة الذكية والمعدات الطبية وتطبيقات إنترنت الأشياء والروبوتات.
لماذا تختار شاشة OLED الخاصة بنا؟
شاشة OLED 1.54 بوصة لدينا تجمع بين التكنولوجيا المتقدمة مع ميزات التكامل السهلة سواء كنت هواة تبحث عن التجربة أو مصمم محترف يبحث عن مكونات عالية الجودةهذه الشاشة تقدم كل من الموثوقية والأداء.
أطلب من الشاشة الكهربائية الكهربائيةSFOM154JY4-12864WB-02اليوم وجلب مشاريعك إلى الحياة مع صور مذهلة وتكنولوجيا موثوق بها!
الأبعاد الميكانيكية
تعريف دبوس الواجهة
| رقم التعريف | الرمز | الوصف |
| 1 | الـ GND |
أرضية الدوائر المنطقية هذا دبوس أرضي يجب أن يكون متصل بالأرض |
| 2 | الـ VCC |
إمدادات الطاقة لـ OLED هذا دبوس إمدادات الجهد يجب أن يكون متصلًا بمصدر |
| 3 | الـ SCL | مدخل الساعة المتسلسلة SCL |
| 4 | الـ SDA | إدخال البيانات المتسلسلة SDA |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التوريد للعرض | الـ VCC | 3 | 5 | V |
| فولتاج الإمداد للمنطق | أجهزة الكمبيوتر | 1.65 | 3.3 | V |
| درجة حرارة العمل | القمة | -40 | 80 | .C |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C |
| وقت الحياة (120 cd/m2) | 12,000 | - | ساعة | |
| وقت الحياة (80 cd/m2) | 15,000 | - | ساعة | |
| وقت الحياة (60 cd/m2) | 25,000 | - | ساعة |
الخصائص البصرية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| السطوع | لبر | الملاحظة 5 | 100 | 120 | - | cd/m2 |
| (سي.آي.إي) | (x) (y) | عام 1931 | 0.120.22 | 0.160.26 | 0.200.39 | |
| تناقض الغرفة المظلمة | CR | - | >10000:1 | - | ||
| زاوية النظر | - | مجاناً | - | درجة |
خصائص التيار المباشر
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC |
الملاحظة 5 (إيقاف التيار المستمر الداخلي) |
12 | 12.5 | 13 | V |
| مدخلات عالية المستوى | فيروس نقص المناعة | IOUT = 100μA، 3.3MHz | 0.8xVDD | - | VDD | V |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2xVDD | V |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9xVDD | - | VDD | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1xVDD | V |
| التيار التشغيلي لـ VDD | IDD | - | 180 | 300 | يو إيه | |
| التيار التشغيلي لـ VCC | الـ ICC | الملاحظة 7 | - | 35.6 | 44.5 | mA |
| حالي وضع النوم لـ VDD | (إد) ، (نوم) | - | 1 | 5 | يو إيه | |
| حاله حاله النوم لـ VCC | (آيكس) ، النوم | - | 2 | 10 | يو إيه |

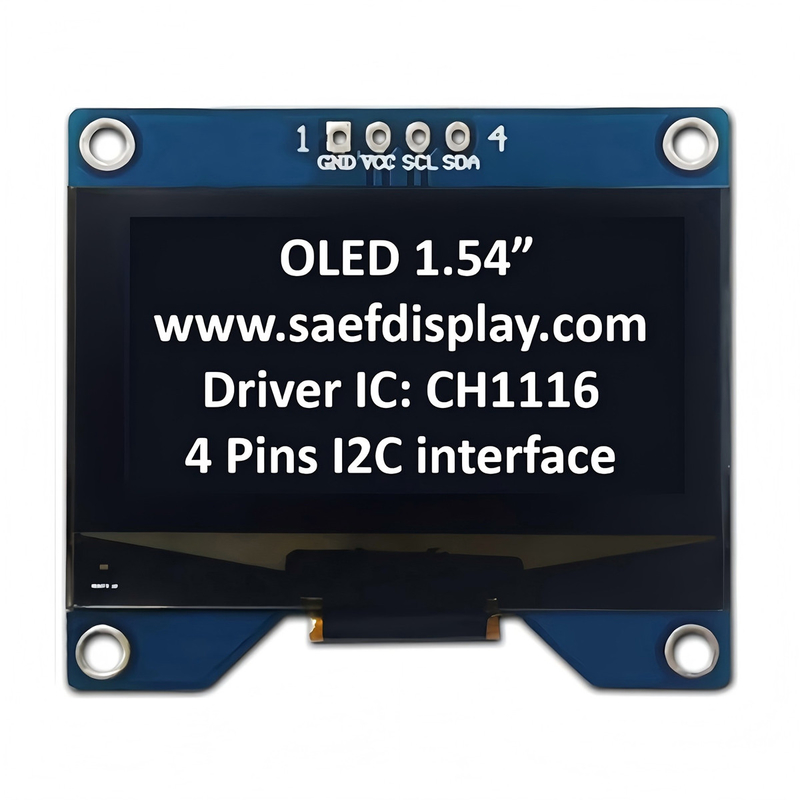

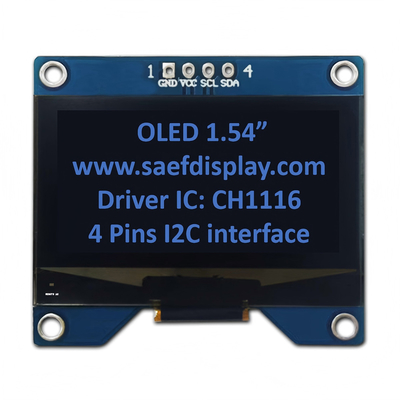

صورة المنتج
