تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 1.12 بوصة | عدد البكسل: | 128 × 128 نقطة |
|---|---|---|---|
| سائق IC: | SH1107 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | مونو وايت | واجب القيادة: | 1/128 واجب |
| مقاس اللوحه: | 27 × 30.1 × 1.25 (مم) | المنطقة النشطة: | 20.14 × 20.14 (مم) |
| مساحة وحدة الصورة: | 0.1575 × 0.1575 (مم) | حجم بكسل: | 0.1375 × 0.1375 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| الاتصال: | ZIF | الرقم السري: | 20 دبابيس |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED 128x128 نقطة,وحدة عرض OLED مقاس 1.12 بوصة,شاشة SPI I2C الرسومية OLED,1.12 Inch OLED Display Module,SPI I2C Graphic OLED Display |
||
40mm ZIF FPC 1.12 بوصة شاشة OLED مقدمة المنتج
نظرة سريعة على المنتج
الوصف
SFOS112XZ-128128PAN OLED Display Module هو شاشة رسمية COG بدقة 128x128 ، بحجم قطري 1.12 بوصة.تم تصميم نموذج OLED كصف الصناعية والتي لديها ميزة السعر التنافسي. تم بناء الوحدة مع SH1107 IC ؛ فإنه يدعم 8-بيت 68XX/80XX موازية ، 4-اللاسلكي SPI ، واجهة I2C. فولتاج الإمداد للمنطق هو 2.8V ، فولتاج الإمداد للعرض هو 12V ،التيار التشغيلي لـ VDD هو 55μA، SFOS112XZ-128128PAN يمكن أن تعمل وحدة العرض OEL في درجات الحرارة من -40 °C إلى + 70 °C ؛ درجات حرارة تخزينها تتراوح من -40 °C إلى + 80 °C.
40mm ZIF FPC 1.12 بوصة شاشة OLED رسم المنتج
تعريف الدبوس
|
الدبوس الرقم |
الرمز | إدخال/خروج | الوظيفة | |||
| إمدادات الطاقة | ||||||
| 1 | VPP | (ب) |
إمدادات الطاقة للوحة OEL هذا هو أكثر دبوس التوتر الإيجابي في الشريحة يجب أن يتم توفيره من الخارج |
|||
| 3 | VDD | (ب) |
إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن يكون متصل بمصدر خارجي |
|||
| 20 | الـ GND | (ب) |
أساس نظام OEL هذا دبوس أرضي. كما أنه يعمل كمرجع للدبوسات المنطقية ، وجهد تشغيل OEL ، والدوائر التناظرية. يجب توصيله بالأرض الخارجية. |
|||
| السائق | ||||||
| 6 | IREF | أنا |
المرجع الحالي لتعديل الوضوحent هذا الدبوس هو الدبوس المرجعي لقطاع التيار. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5μA كحد أقصى. |
|||
| 2 | VCOMH | أوه |
التوتر الخارجي عالية مستوى إشارة COM هذا الدبوس هو الدبوس المدخل لمستوى الجهد الخارجي العالي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS. |
|||
| واجهة | ||||||
|
4,5 |
BS1 BS2 |
أنا |
بروتوكول الاتصال هذه الدبابيس هي مدخلات اختيار واجهة MCU. |
انظر الجدول التالي: | ||
| IM1 | IM2 | |||||
| 8-بيت 68XX متوازية | 0 | 1 | ||||
| 8-بيت 80XX متوازية | 1 | 1 | ||||
| 4 أسلاك SPI | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | أنا |
إعادة تعيين الطاقة للمراقب و السائق هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
|||
| 7 | (سي إس) | أنا |
تحديد الشريحة هذا الدبوس هو إدخال خيار رقاقة. يتم تمكين الرقاقة للاتصال MCU فقط عندما يتم سحب CS # منخفضة. |
|||
|
9 |
A0 |
أنا |
البيانات / التحكم في القيادة هذه الدبوسة هي الدبوسة التحكمية للبيانات / الأوامر. عندما يتم سحب الدبوسة عاليا، سيتم تفسير المدخلات في D7 ~ D0 كبيانات العرض. عندما يتم سحب الدبوسة منخفضة،سيتم نقل المدخلات في D7 ~ D0 إلى سجل الأوامر. عندما يتم سحب الدبوس عاليا وتحديد وضع واجهة متسلسلة، سيتم تفسير البيانات في SI كبيانات. عندما يتم سحبها منخفضة، والبيانات في SI نقلت إلى سجل الأوامر. في وضع I2C، هذا الدبوس يعمل كSA0 لاختيار عنوان العبد. للحصول على علاقة مفصلة مع إشارات واجهة MCU ، يرجى الرجوع إلى مخططات خصائص التوقيت. |
|||
|
10 |
# WR # |
أنا |
هذه لوحة إدخال واجهة MPU. عندما يتم توصيلها إلى 8080 MPU، وهذا هو نشط منخفضة. هذا المربع يربط إلى 8080 MPU WR إشارة. يتم إغلاق الإشارات على حافلة البيانات في الحافة الصاعدة لإشارة WR. عند توصيلها إلى وحدة MPU من سلسلة 6800: هذه هي محطة إدخال إشارة التحكم في القراءة والكتابة. عندما يكون R/W = H: اقرأ. عندما يكون R/W = L: اكتب. |
|||
|
11 |
# E/RD# |
أنا |
هذه لوحة إدخال واجهة MPU. عندما يتم توصيلها إلى MPU سلسلة 8080، فإنه يعمل منخفضة. من وحدة MPU من سلسلة 8080 ، وقطار البيانات في حالة خروج عندما تكون هذه الإشارة L. عندما يتم توصيلها إلى وحدة MPU من سلسلة 6800 ، فهذا فعال مرتفع. يتم استخدامه كمدخل ساعة فعالة من وحدة MPU من سلسلة 6800. |
|||
|
12~19 |
D0~D7 |
إدخال/خروج |
كل مدخلات البيانات/مخرجات البيانات والساعة عندما يتم تحديد الوضع التسلسلي، يكون D1 هو إدخال البيانات المتسلسلة SI و D0 هو إدخال الساعة المتسلسلة SCL. عندما يتم تحديد وضع I2C ، يكون D1 مدخل البيانات المتسلسلة SDA و D0 هو مدخل الساعة المتسلسلة SCL. |
|||
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة | الملاحظات |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 3.6 | V | 1، 2 |
| فولتاج التوريد للعرض | VPP | 7 | 16.5 | V | 1، 2 |
| درجة حرارة العمل | القمة | -40 | 70 | .C | |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C | 3 |
| مدة الحياة (100 cd/m2) | 10,000 | - | ساعة | 4 |
الملاحظة 1: جميع الجهود المذكورة أعلاه تستند إلى VSS = 0V
الملاحظة 2: عندما تستخدم هذه الوحدة فوق القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المذكورة في القسم 3. الخصائص البصرية والكهربائية إذا تم استخدام هذه الوحدة بعد هذه الظروف ، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.
الملاحظة 3: نطاقات درجة الحرارة المحددة لا تشمل جهاز الاستقطاب.
يجب أن تكون درجة حرارة جهاز الاستقطاب 80.
الملاحظة 4: يتم تحديد نهاية الحياة على أنها 50٪ من السطوع الأولي الذي تم الوصول إليه. يتم تقدير متوسط عمر التشغيل المرجعي في درجة حرارة الغرفة عن طريق التسارع في ظروف درجة حرارة عالية.
الخصائص البصرية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
|
السطوع (VPP يتم توفيره من الخارج) |
لبر |
الملاحظة 4 |
100 |
140 |
- |
cd/m2 |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| تناقض الغرفة المظلمة | CR | - | >10000:1 | - | ||
| زاوية النظر | - | مجاناً | - | درجة |
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.5 | V | |
|
فولتاج التوريد للعرض |
VPP |
الملاحظة 5 |
11.5 |
12.0 |
12.5 |
V |
|
مدخلات عالية المستوى |
فيروس نقص المناعة |
IOUT = 100μA، 3.3MHz |
0.8×VDD |
- |
VDD |
V |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V |
| التيار التشغيلي لـ VCI | IDD | - | 55 | 100 | μA | |
| التيار التشغيلي لـ VPP | الـ IPP | الملاحظة 6 | - | 25 | 32 | mA |
|
حالي وضع النوم لـ VDD |
IDD، النوم |
- |
0.1 |
5 |
μA |
|
|
حاله وضع النوم لـ VPP |
IPP، النوم | - | 0.5 | 5 | μA |
الملاحظة 5 و 6: الضوء (Lbr) وجهد التزويد للعرض (VPP) تخضع لتغيير خصائص اللوحة وطلب العميل.
الملاحظة 6: VDD = 2.8V، VPP = 12.0V، 100% منطقة العرض تشغيل.

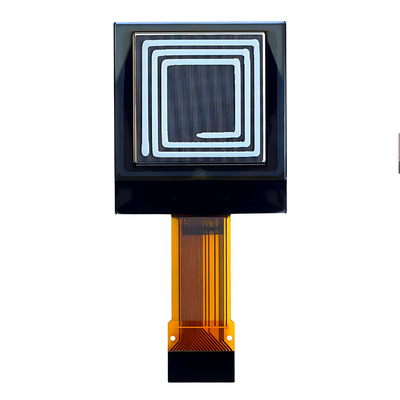

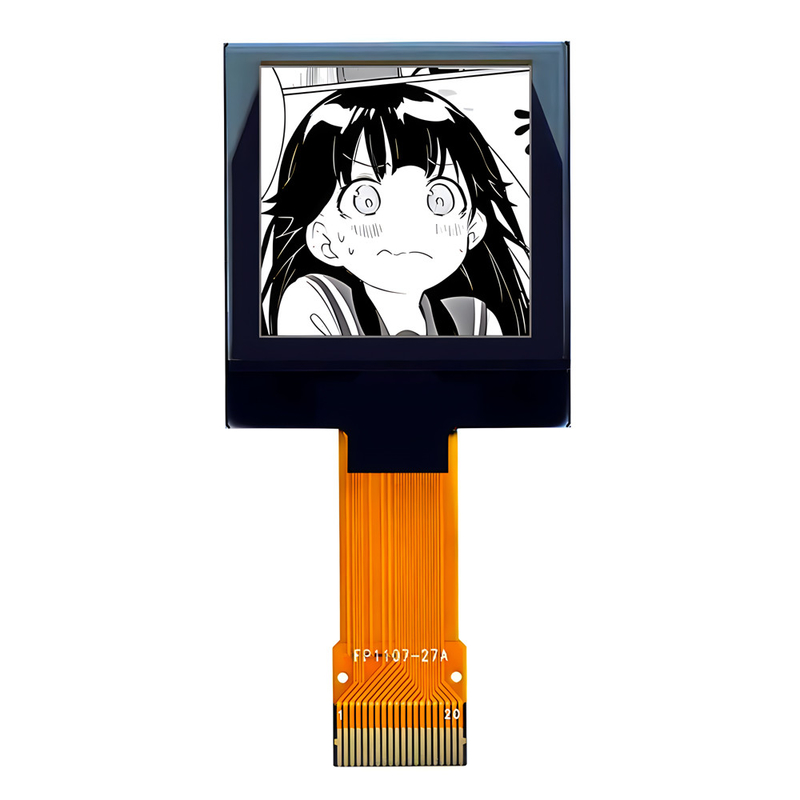

40mm ZIF FPC 1.12 بوصة شاشة OLED صورة المنتج
