تفاصيل المنتج:
|
| Display Type: | TN/Transmissive Positive | Viewing Direction: | 6:00 o'clock |
|---|---|---|---|
| Operating Voltage: | 4.8V–5.2V (Typ. 5.0V) | Operating Temp.: | -30°C to +80°C |
| Storage Temp.: | -40°C to +90°C | Duty/Bias: | 1/4 Duty, 1/3 Bias |
| Size: | ~7 inch | Contrast Ratio: | Min. 2:1 (Typ. 5:1) |
| Response Time: | Rise ≤100ms / Fall ≤150ms | Current Consumption: | Typ. 3.0μA |
| Customization: | Fully Customizable Segments/Graphics | MOQ: | Sample Support & Volume Production |
| Lifespan: | 50,000 hours | Compliance: | RoHS/REACH |
حلول LCD مخصصة مدعومة من قبل المهندسين للبيئات القاسية

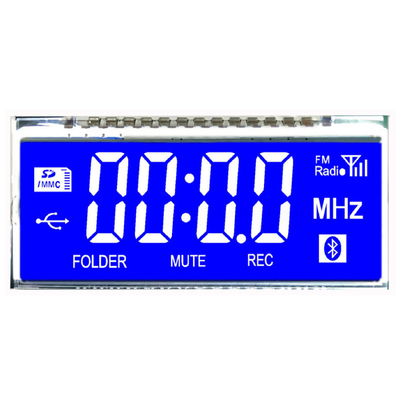

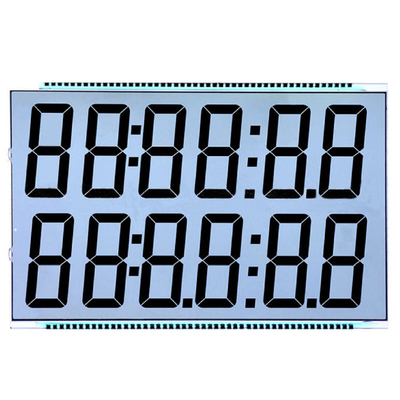

JY7248TP-FM هو شاشة LCD مقسمة من 7.0 بوصة تم تصميمها لتوفر موثوقية في التطبيقات الصناعية والسيارات والطبية.مع نطاق درجة حرارة تشغيل مطول (-30 °C إلى +80 °C) واستهلاك طاقة منخفض للغاية (3μA نموذجي)، يوفر أداء ثابت في الظروف القاسية حيث تعطل الشاشات القياسية.
الخصائص الرئيسية
الرؤية العالية: اتجاه الرؤية في الساعة 6:00 يُحسن القراءة في اللوحات الرأسية.
تصميم متين: يتحمل الصدمة الحرارية (تخزين من -40 درجة مئوية إلى +90 درجة مئوية) والرطوبة (48 ساعة @ 60 درجة مئوية / 90٪ RH اختبار).
كفاءة الطاقة: مثالية للأجهزة التي تعمل بالبطارية مع استهلاك 3μA من التيار النموذجي.
النماذج الأولية السريعة: شرائح قابلة للتخصيص بالكامل وأيقونات وتخطيطات FPC ️ يتم شحن العينات في أسبوعين.
التخصيص
كل JY7248TP-FM مصممة لمتطلباتك:
التعاون في التصميم: قم بتقديم مفهوم تخطيط الرقم / الرمز لتحليل DFM.
التحقق من صحة النموذج الأولي: اختبار عينات في ظروف واقعية.
التصنيع بالكمية: إنتاج معتمد من منظمة الأيزو مع ضمان عمر 50،000 ساعة.
اطلب عرض عرض LCD الخاص بك اليومإرسال مخططك إلى cologne_ke@saef.com.cn للحصول على مراجعة تقنية مجانية. الشحن العالمي من منشأة معتمدة ISO 9001: 2015.
الدرجة القصوى المطلقة
| لا. | البند | التصنيف | الوحدة | الشروط |
| 1 |
حد أقصى لجهد التحول |
10 | V | ساعة واحدة |
| 2 |
الجهد المباشر المحدد |
30 | ميو | 100 ساعة |
| 3 |
نطاق درجة حرارة العمل |
-30+80 | °C |
لا توتر |
| 4 |
نطاق درجة حرارة التخزين |
-40+90 | °C |
لا توتر |
الخصائص الكهربائية البصرية
| لا |
البند |
الرمز |
TEMP ((°C) |
التصنيف |
الوحدة |
||||
|
دقيقة |
النوع |
ماكس |
|||||||
| 1 |
الجهد التشغيلي |
فوب | 25 | 4.8 | 5.0 | 5.2 | V | ||
| 2 |
وقت الاستجابة |
وقت النهوض |
تـر | 25 | 100 | ms | |||
|
وقت الخريف |
Tf | 25 | 150 | ||||||
| 3 |
تردد العمل |
fF | 25 | 75 | هرتز | ||||
| 4 |
معدل التباين |
سي سي | 25 | 2 | 5 | ||||
| 5 |
اتجاه الرؤية |
6الساعة السادسة | |||||||
| 6 |
زاوية النظر Cr≥2 |
12H = 90° | θup | 25 | 15 | درجة | |||
| 6H f = 270° | θأسفل | 40 | |||||||
| 3H f = 0° | اليسار | 30 | |||||||
| 9H f = 180° | θصحيح | 30 | |||||||
| 7 |
الاستهلاك الحالي |
هو | 25 | 3.0 | μA | ||||
